ETCR5230型上位机系统搭载完善的报告导出功能，可实现参数记录数据的精准导出与专业分析判定。操作过程中，操作人员可在系统内置的参数记录模块中，根据实际检测需求，精准筛选并勾选所需导出的目标参数数据，无需进行额外的数据预处理操作。当完成参数选择并触发导出指令后，上位机软件将自动调用预设的国标准检规范及判定准则，对所选参数数据进行全面的数据分析、逻辑校验与结果判定，最终生成符合行业标准、数据详实、判定清晰的检测报告，为后续的检测结果复盘、数据归档及合规审核提供可靠的技术支撑。

一、准备工作：确认串口与连接设备

在开始导出报告之前，首先需要确保仪器与电脑之间的通信正常。

右键ETCR5230电能质量分析仪软件，选择以管理员方式运行，并选择COM4接口。

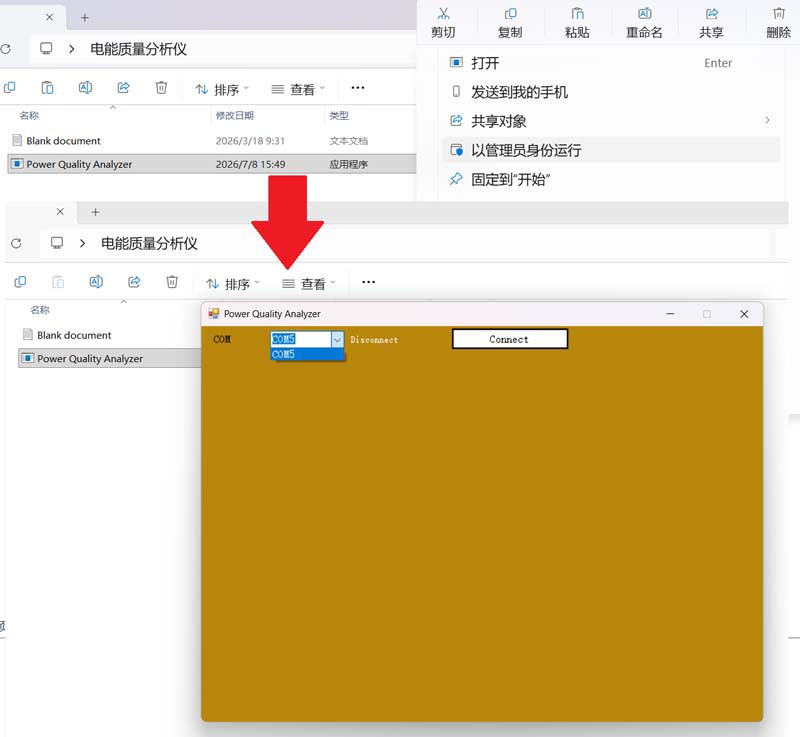

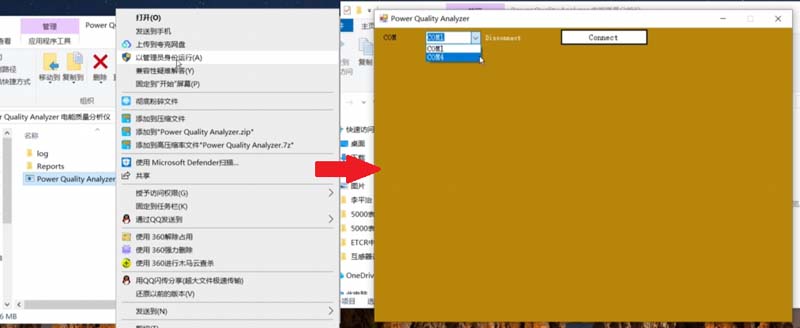

                                                                               图1、软件接口示意图

打开电脑的设备管理器，确认USB串口已被正确识别。若串口未被识别或显示异常，通常是由于驱动程序未正确安装所致——一次错误的驱动安装可能导致设备无法识别。此时需重新安装配套的USB驱动程序，确保设备管理器中出现对应的COM端口号。

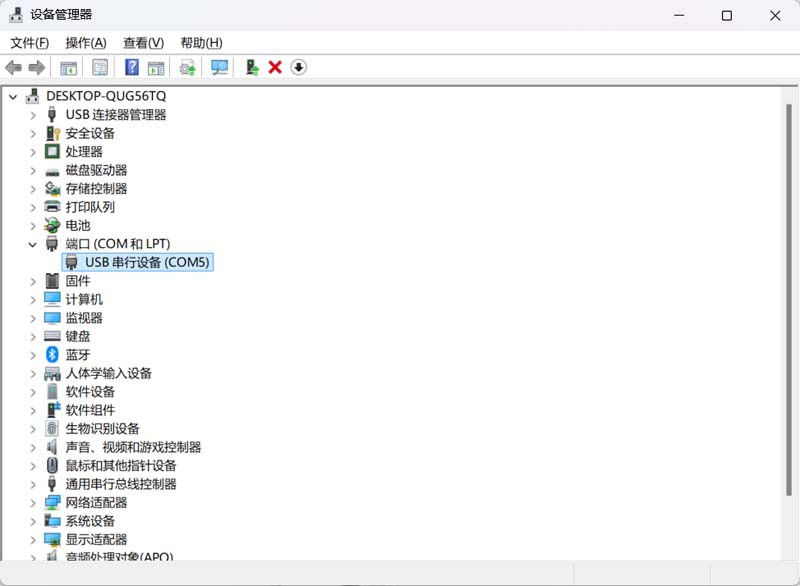

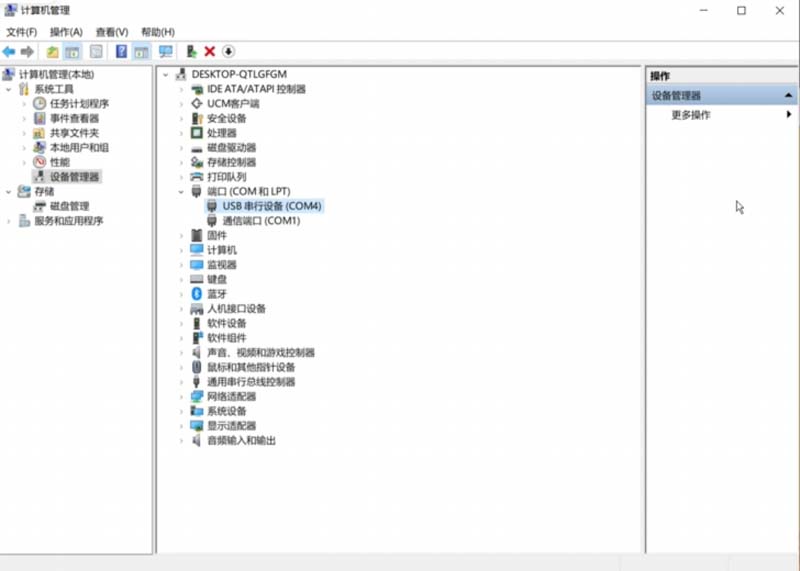

                                                                              图2、设备管理器接口示意图

确认串口无误后，回到ETCR5230电能质量分析仪上位机软件，点击Connect启动。软件界面显示出主菜单界面，即为连接成功。

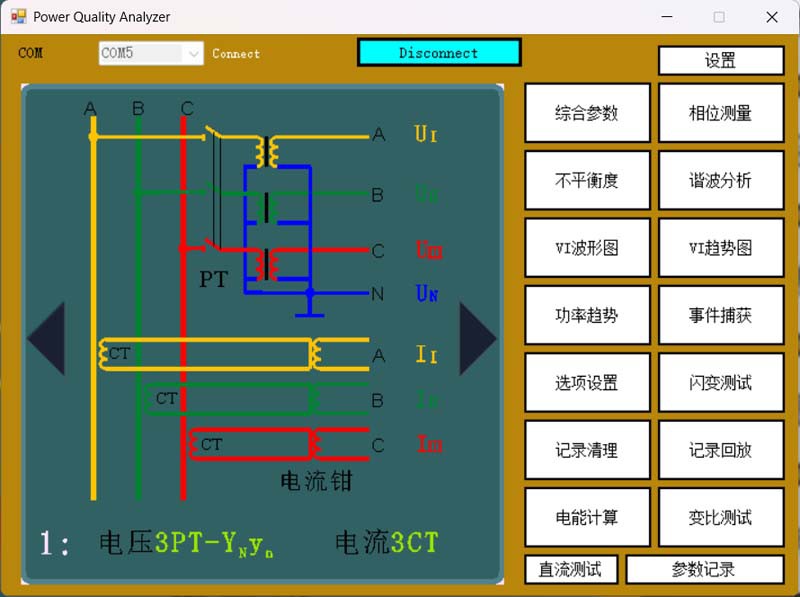

                                                                       图3、上位机软件主菜单界面示意图

二、记录回放：调取仪器存储的测试数据

仪器在现场测量时录制的数据存储于TF卡中，需通过上位机的“记录回放”功能将其调取出来。

在上位机主界面中，点击 “记录回放” 功能入口，进入参数记录模块。此时软件会读取仪器内存储的历史记录文件列表。

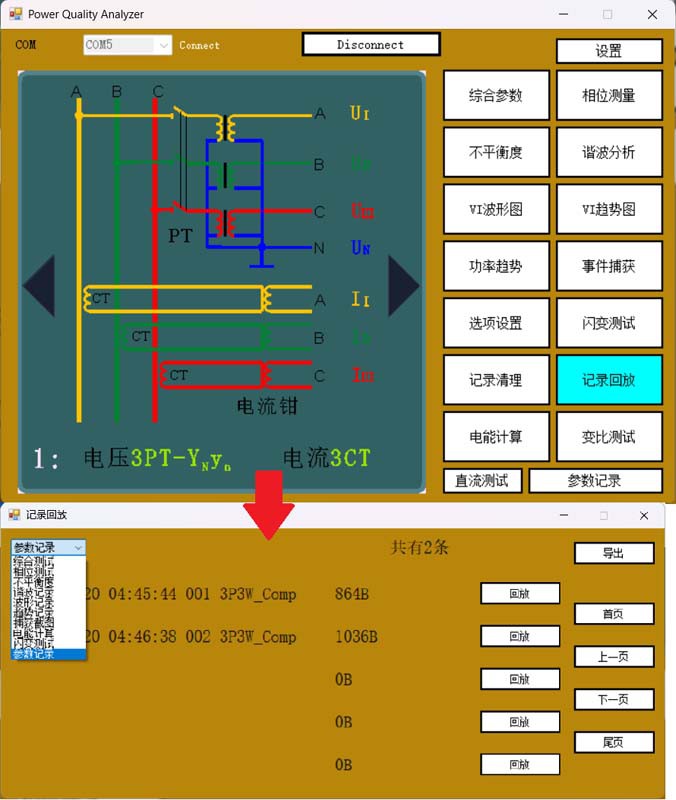

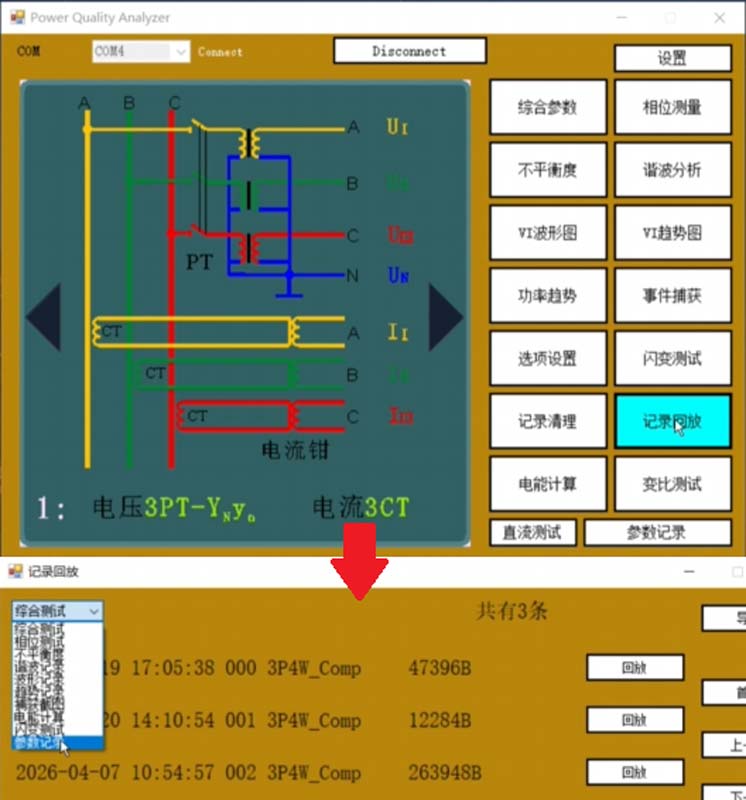

                                                                                图4、参数记录位置示意图

三、生成报告：配置参数并执行导出

调取记录文件后，即可进入报告生成环节。

点击 “生成报告” 按钮，系统将弹出报告导出向导。按以下步骤依次配置：

1) 确认导出路径与选择文件

首先指定报告文件的保存位置，建议选择便于后续查找的文件夹。随后在记录文件列表中勾选需要导出的目标文件（可多选），确认需要处理的数据文件。

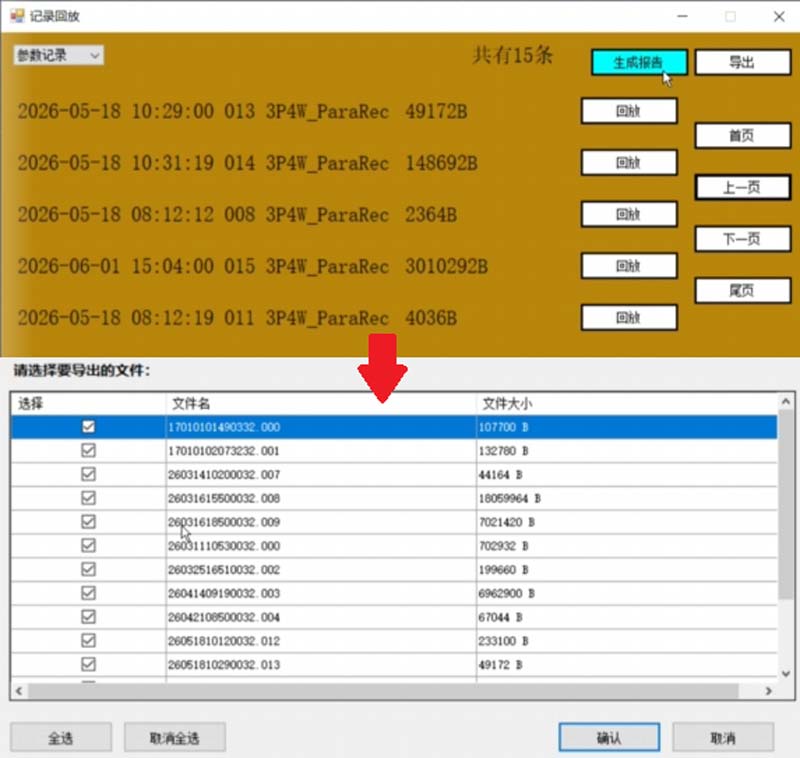

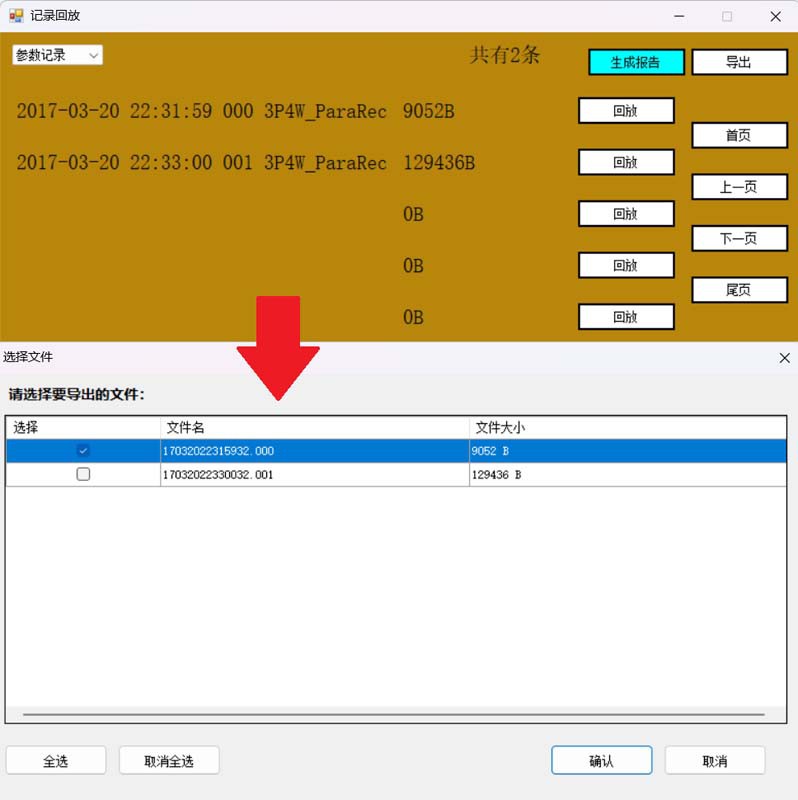

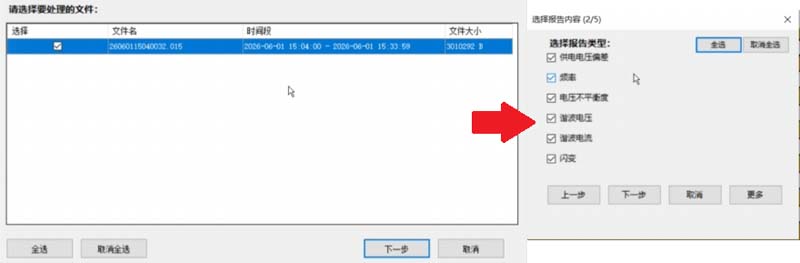

                                                                            图5、选择文件与导出路径示意图

1) 选择报告所需的数据类型

上位机支持导出的数据类型涵盖多项核心电能质量指标：

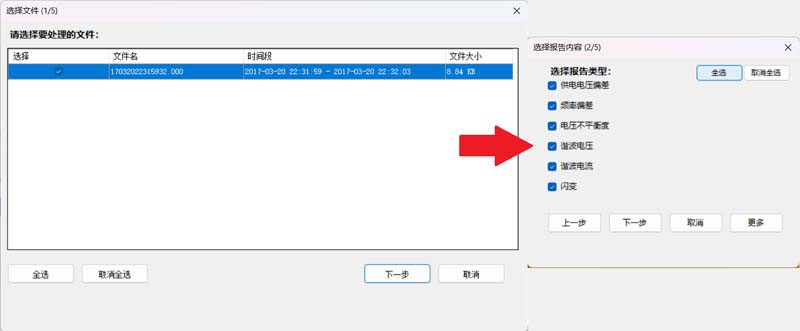

                                                                                     图6、报告内容类型示意图

操作人员可根据实际检测需求勾选所需项，包括但不限于：

a. 供电电压偏差

b. 频率偏差

c. 三相电压/电流不平衡度

d. 谐波电压

e. 谐波电流

f. 电压闪变

选择完毕后，即可点击下一步。

3) 设置标准值

选择完数据类型后，需为各项参数设置判定标准值。

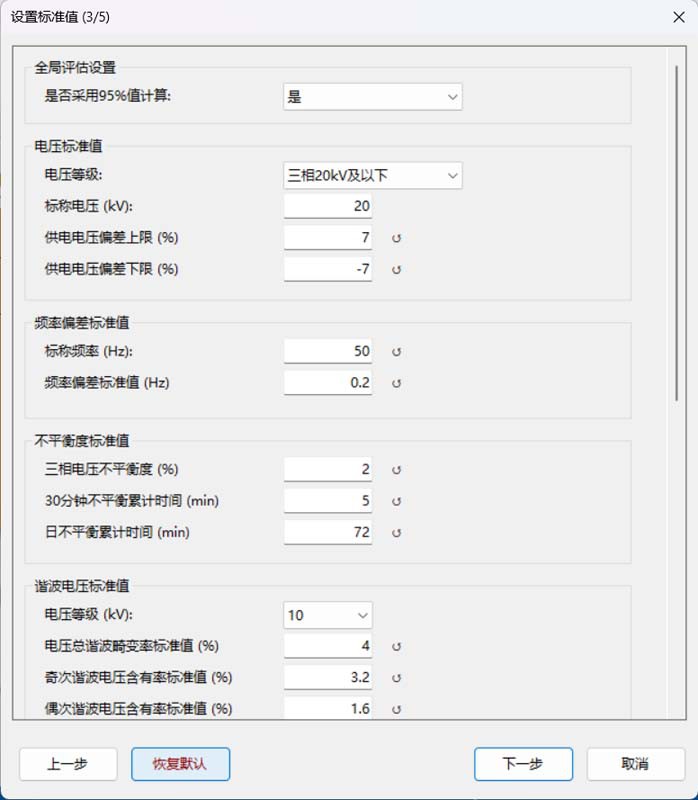

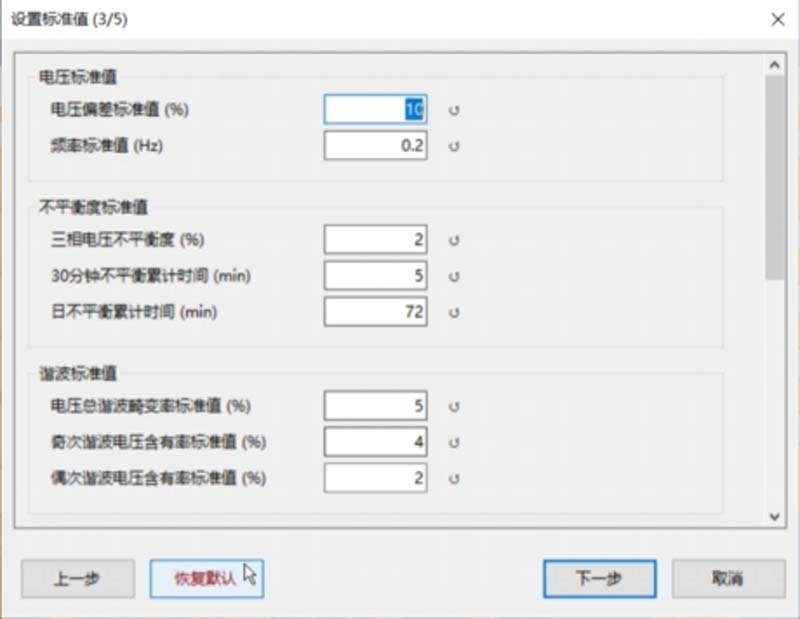

                                                                                  图7、标准值设定示意图

软件一般已预置默认的国标限值（如GB/T 12325-2008电压偏差限值、GB/T 14549-1993谐波限值等），若无需调整，直接采用默认值即可。
若检测场景有特殊要求，也可手动修改各项参数的限值。

4) 填写报告基本信息

在报告信息填写界面，录入本次检测的信息。

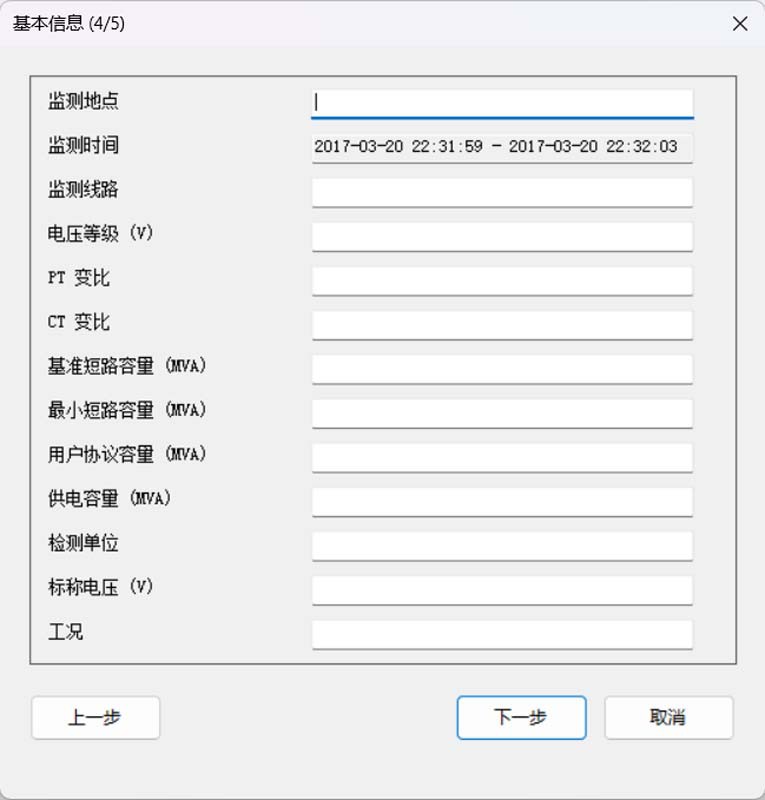

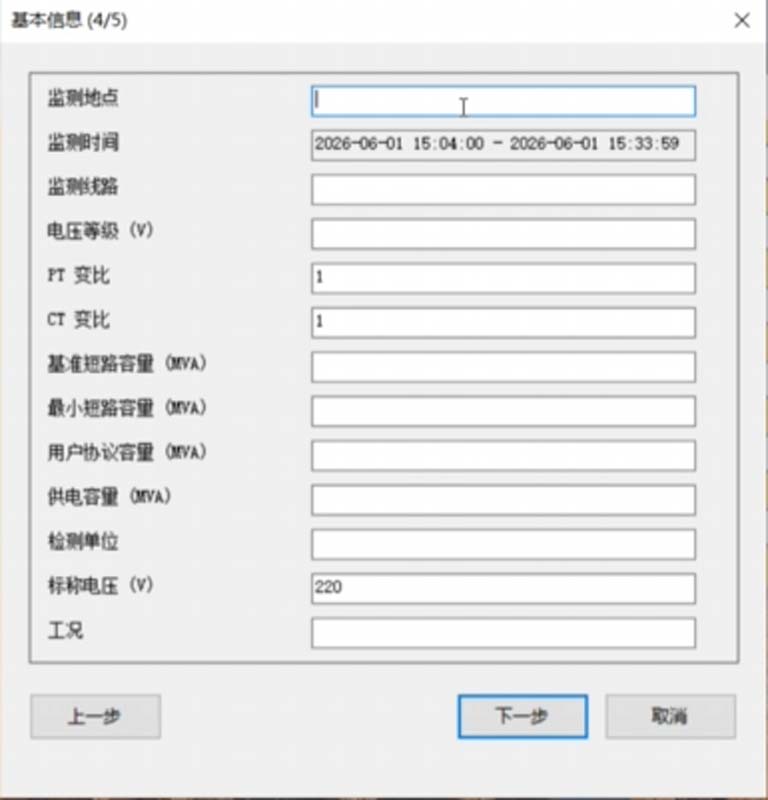

                                                                                图8、基本信息示意图

相关信息包括：

a. 监测地点

b. 监测时间

c. 监测线路名称

d. 电压等级

e. PT/CT变比

f. 检测单位

g. 工况描述（如“正常生产负载工况”）

5) 确认并生成报告

完成上述配置后，系统将展示报告信息大纲供最终确认。确认无误后点击“生成报告”，生成报告需要一定时间，请耐心等待，切勿在生成过程中关闭软件或断开设备连接。

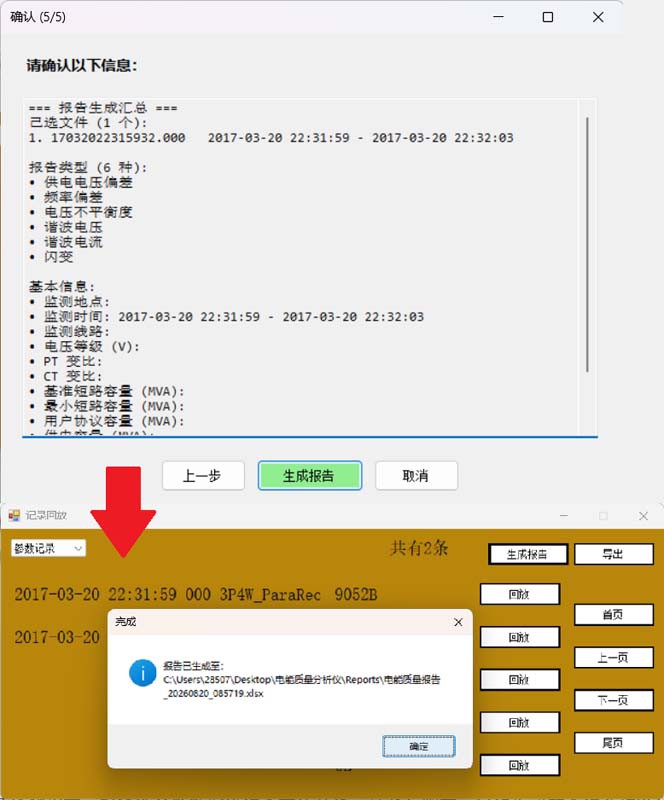

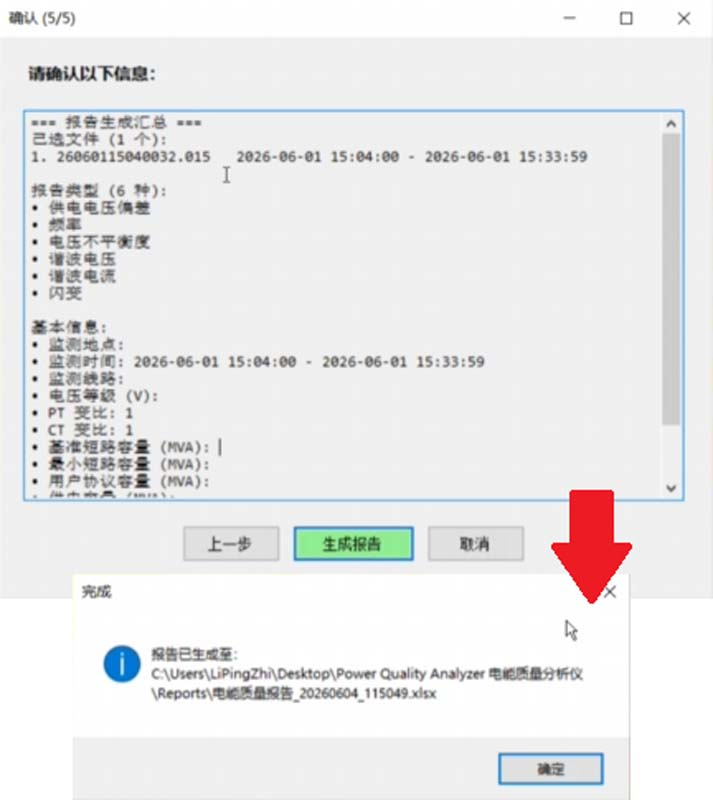

                                                                             图9、报告生成示意图

上位机软件会自动调用预设的国家标准及检测规范，对所选参数数据进行全面的分析、校验与判定，最终生成符合行业标准的检测报告。

 四、查阅分析报告

报告生成完成后，导航至第一步指定的导出路径，找到生成的Excel文件并打开。

在Excel工作簿的左下角可切换不同的工作表（Sheet），每个工作表对应一类导出数据的详细报告。

举例：

a. “电压偏差”工作表：展示A、B、C三相电压偏差的最大值、平均值、最小值及判定结论

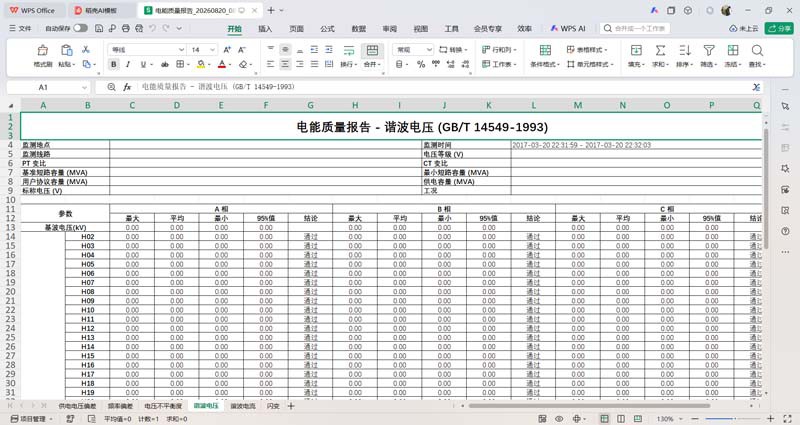

b. “谐波电压”工作表：展示各次谐波电压含有率及总谐波失真度

c. “不平衡度”工作表：展示三相电压/电流不平衡度的统计值与判定结果

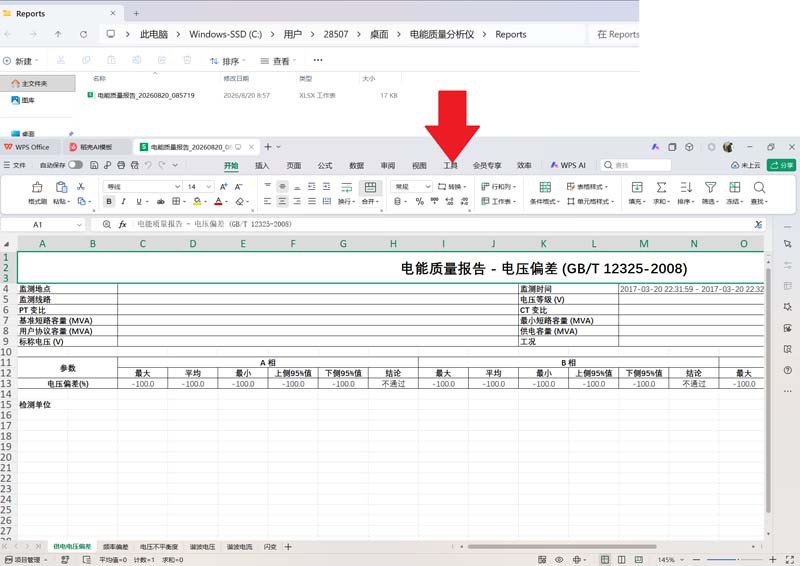

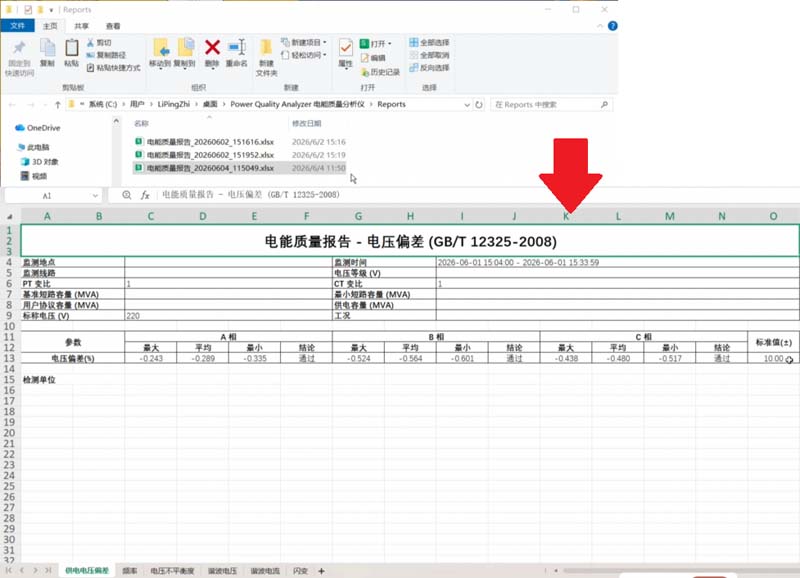

                                                                                    图10、分析报告示意图

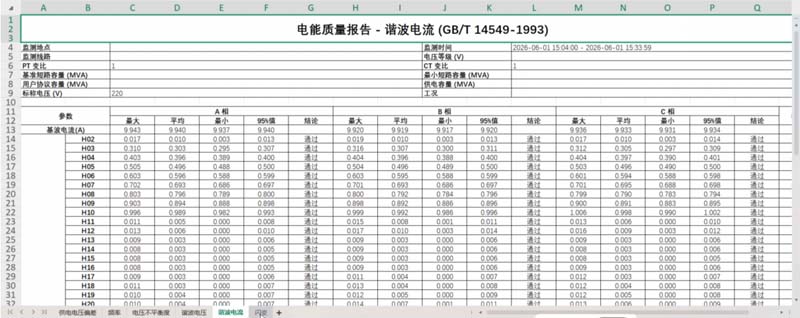

                                                                          图11、谐波电流工作表示意图

点开对应的工作表，即可查看该板块完整的数据表格与判定结论。报告中各项参数是否合格均已自动标注，便于快速定位异常指标。

 五、导出测量数据（补充说明）

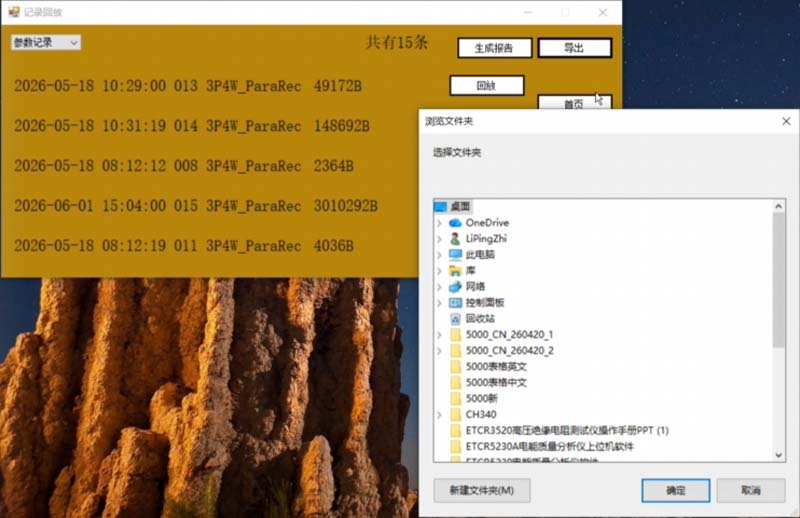

除生成完整的分析报告外，上位机软件还支持将原始测量数据直接导出为XLS，以便用户在其他数据分析软件中进行二次处理或自定义图表绘制。具体操作路径为：在记录回放界面中，点击“导出”，选择目标记录文件后选择保存路径即可。

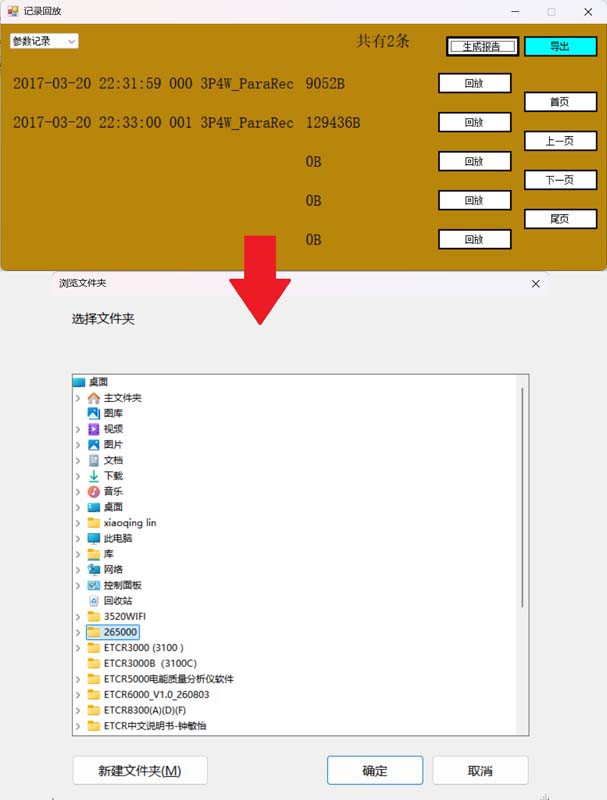

                                                                         图12、测量数据路径示意图

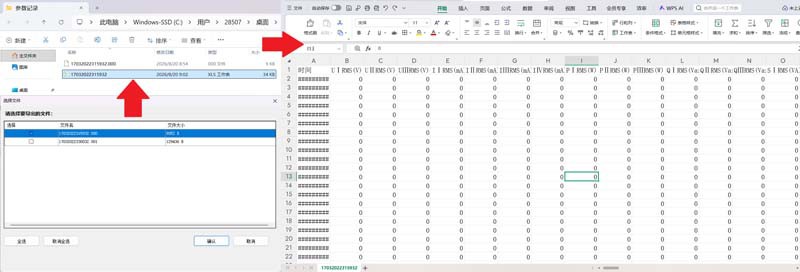

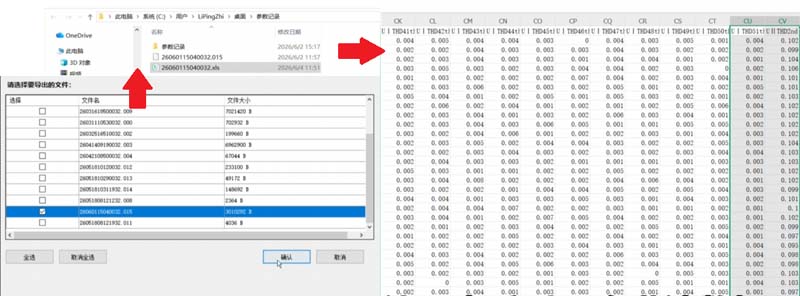

                                                                              图13、测量数据工作表示意图

通过以上五个步骤，即可将ETCR5230在现场检测中记录的海量数据转化为条理清晰、判定规范的专业检测报告，为电能质量评估与治理决策提供可靠的数据依据。
