配电箱送电后，电压表有读数、设备能运转，说明线路已通电。但通电不等于正常。

电压是否偏高或偏低、三相是否平衡、功率因数是否过低、谐波是否超标——这些才是判断配电线路是否“健康”的关键指标。ETCR7600的电力参数测量功能，可一次性获取这些数据。

下面逐一说明各项电力参数能帮你判断什么问题。

一、 交流电压

电压偏高，设备可能过载发热，缩短寿命。电压偏低，电机可能启动困难、转矩不足。

单相线路标准电压220V，允许偏差+7%、-10%（GB/T 12325《电能质量 供电电压偏差》），超出此范围即需排查。

二、 交流电流

电流值直接反映线路的实际负载情况。电流长期接近或超过开关额定值，说明负载过重，有跳闸风险。测量时将电流钳卡入火线或某一相线即可读数，对比该回路开关额定电流进行判断。

三、 有功功率、无功功率、视在功率

（1）有功功率（kW）：实际做功的电力，驱动设备运转的部分。

（2）无功功率（kvar）：维持电磁场（电机、变压器等）所需，不直接做功但必须存在。

（3）视在功率（kVA）：线路总容量，有功与无功的矢量合成。

三者一起看，可判断线路的电能使用效率。如果无功占比过高，线路容量被浪费，电费也会增加。

四、 功率因数

功率因数（PF）越接近1，电能利用效率越高。PF低于0.85，说明无功消耗偏大，应考虑无功补偿。容性负载（PF为负）和感性负载（PF为正）均可测量。

五、 频率

我国电力系统标准频率50Hz。正常运行条件下频率偏差允许±0.2Hz；系统容量较小时，允许偏差可放宽至±0.5Hz（GB/T 15945《电能质量 电力系统频率偏差》），超出允许范围说明电网可能存在问题。

六、 相位与相序

三相电机的转向、三相设备的正常运行依赖正确的相序。相序接反，电机反转，设备可能损坏。

三相四线制线路中，A-B-C三相电压相位互差120°为正常。相序测试功能可直接判断正序/反序。

七、 谐波

谐波是电力系统中的“污染源”。3次、5次谐波含有率过高，会导致设备发热、保护误动、仪表计量不准。

电压总谐波畸变率（THDu）限值一般为5%（GB/T 14549《电能质量 公用电网谐波》），超过此范围需排查变频器、整流设备等非线性负载。

八、 接线方法

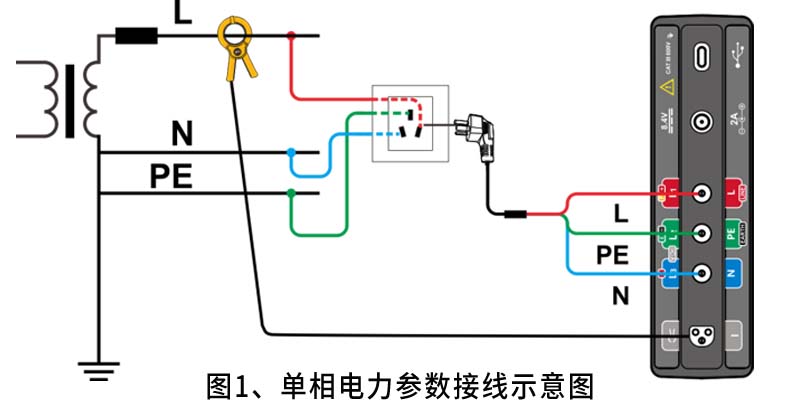

ETCR7600电力参数测量采用单相两线接线：电压测量——红黑表笔分别接入L/L1/P+和N/L3/C端口；电流测量——电流钳卡入被测导线。

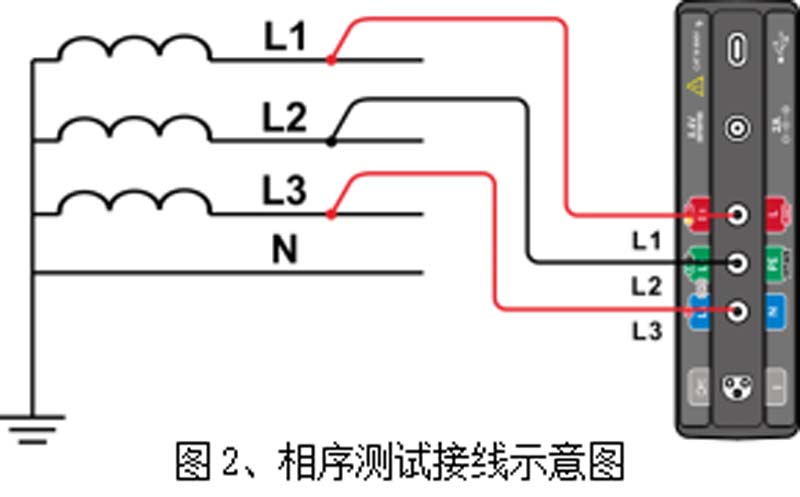

三相相序测试：三根电压测试线分别接入L1、L2、L3，仪表自动判断正序/反序。

九、 常见问题判断速查表

十、 总结

配电线路是否正常，不能只看“有没有电”。电压、电流、功率、功率因数、频率、相序、谐波——每一项都反映线路的不同侧面。ETCR7600便携式电气综合测试仪将这些电力参数测量功能集成在一起，一次接线、多参数同屏显示，帮助快速判断配电线路的健康状况。
