漏电保护器是末端配电的最后一道保护，动作不可靠时人身安全直接受影响。现场测一次只得到一个时间读数，合格与否、异常从哪查起，往往说不清楚。

测试结果需要回答的问题集中在几处：判据看哪几个数、读数偏大如何定性、仪表提示 Err 或 999 是什么意思、完全测不出跳闸又该从哪一步查起。

ETCR8610、ETCR8610A、ETCR8620、ETCR8640、ETCR8650、ETCR8650A 漏电保护器测试仪覆盖不同现场的测试需求，下面按判读顺序说明。

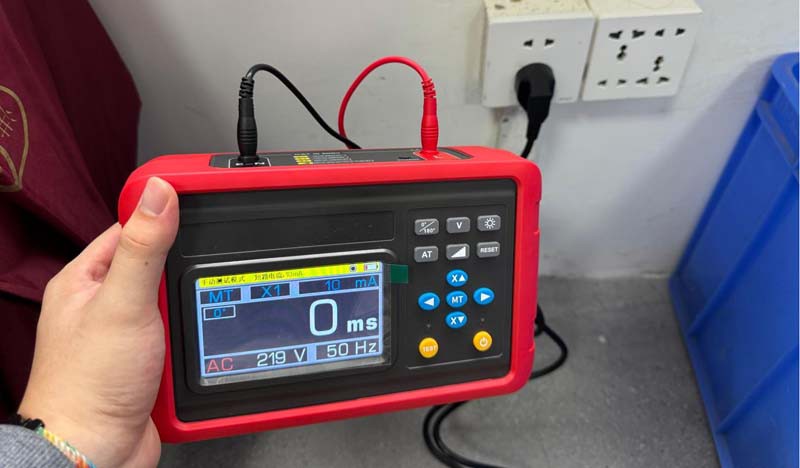

图1 - ETCR8640 插座测试线测量

一、 铭牌的三个标定值

判读之前，先确认被测漏电保护器的铭牌标定值。

铭牌标有额定动作电流、额定不动作电流和分断时间，档位按铭牌选取，不按经验推断。户内单相二线型一般为额定动作电流 30mA、额定不动作电流 15mA、分断时间不超过 0.1s（100ms），各型号手册的测试示例统一按这组值举例。相关安装与运行要求见 GB/T 13955《剩余电流动作保护装置安装和运行》。

二、 合格判据与读数判读

读数落到合格区间，才算测完。

分断时间不超过 100ms 即满足常见判据，两个方向都要验：15mA 档必须不跳，30mA 档必须跳。读数单位随型号不同，ETCR8620 漏电保护器测试仪显示 0.075s 这类秒值，ETCR8640、ETCR8650 显示 15ms 这类毫秒值，读数前先看清单位。读数明显偏大时，回到铭牌与判据核对，不以单次读数定性。

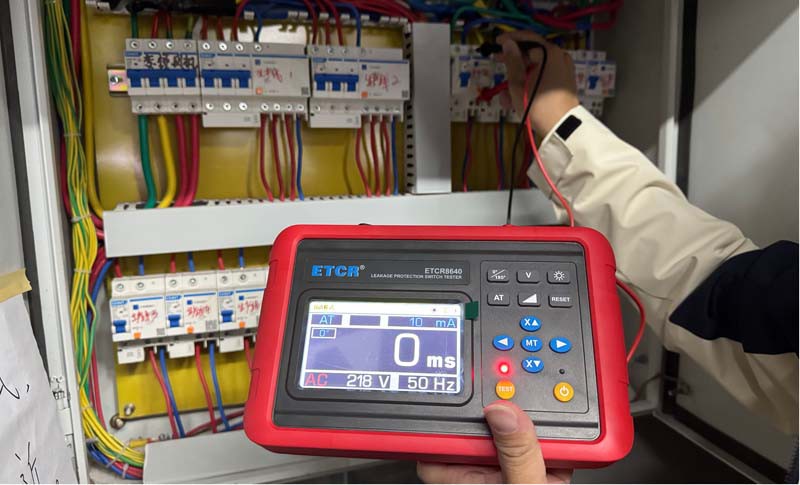

图2 - ETCR8640 插配电箱内接线测量

三、 失效提示与超时提示

仪表不显示时间时，先读它给出的提示。

ETCR8620 显示 Err，表示所选档位低于额定动作电流，或漏电保护器已失效。ETCR8640、ETCR8650、ETCR8650A 显示 999，含义同为档位过小或漏电保护器故障。ETCR8650 另有 Fault 超压提示，用于接入线路电压超过 250V 的情况。

四、 不跳闸的四项排查

测不出跳闸，按现场出现频率逐项排查。

先确认被测漏电保护器的负载引线已拆开，未拆时负载会吸收测试电流，读数不可信。再确认 L 接口接火线、E-N 或 N 接口接地线，接反同样不跳。档位低于额定动作电流时必然不跳；三相线路需分别对 L1、L2、L3 测试，只测一相不能代表整台设备。

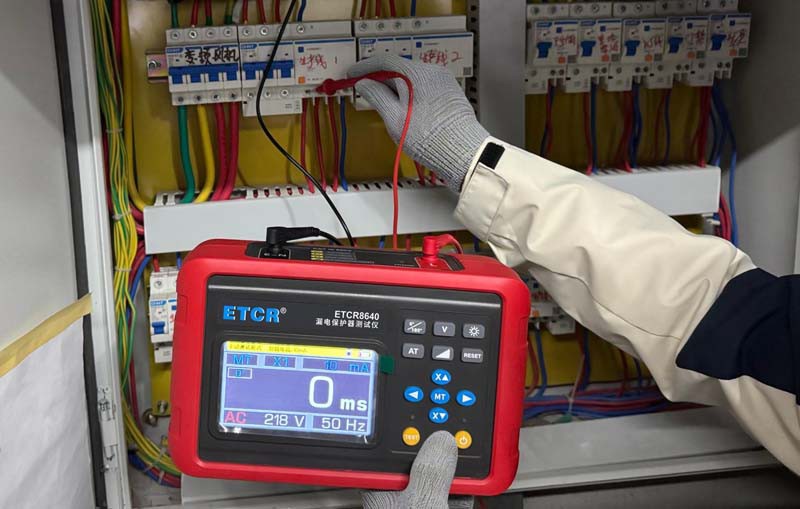

图3 - ETCR8640 配电箱内接线测量

五、 失效判定的前提条件

判设备失效之前，先把档位因素排除掉。

15mA 档不跳、30mA 档仍不跳，两项都成立才判漏电保护器失效。只有一侧异常时，属于档位选取或接线问题。判定失效后更换同规格产品，并复测一次确认。

六、 型号能力与判据覆盖

各型号能测的项目不同，判据要靠对应型号完成。

测试电流档位、动作时间、实际动作电流与线电压属于四类不同项目，覆盖情况见下表。ETCR8610A 只做插座极性判断与 30mA 触发，不给出动作时间。需要读实际动作电流时，只有 ETCR8640 与 ETCR8650 可用。

（配图位置：产品页面，漏电保护器测试仪系列产品图）

七、 小结

现场判读顺序固定为三步。

先看铭牌确定额定值与档位，再双向验证跳与不跳，出现异常按提示与接线顺序排查。三步做完，读数与异常都有明确归因。
