ETCR9330开口式高低压钳形电流表

产品简介

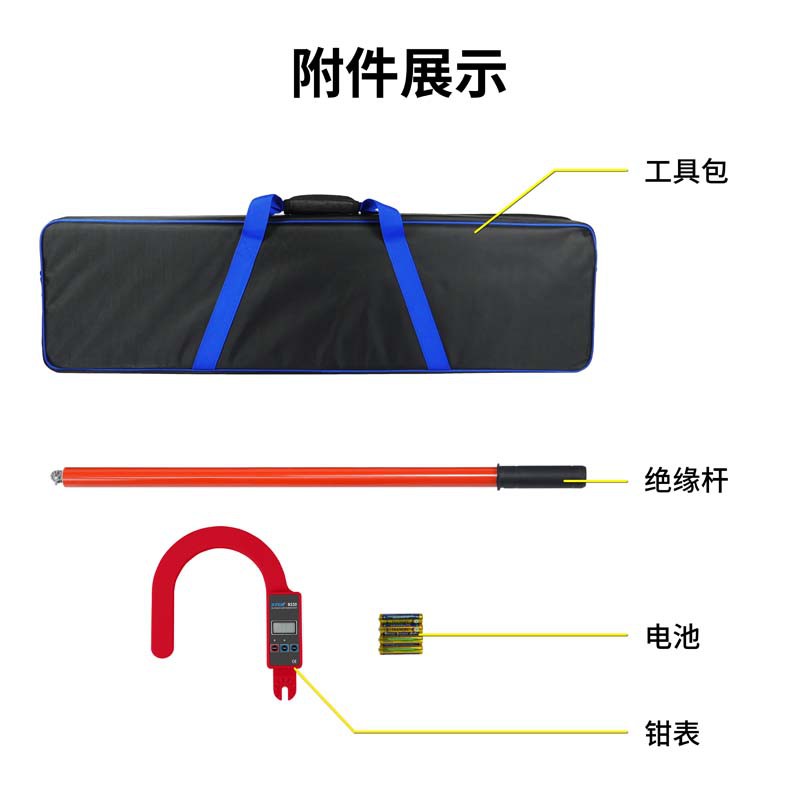

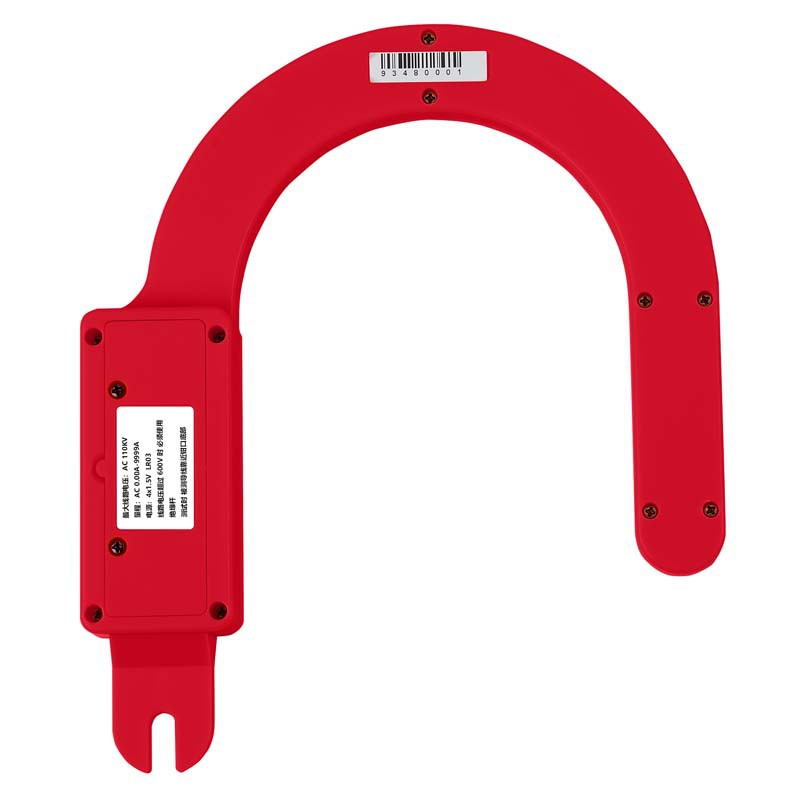

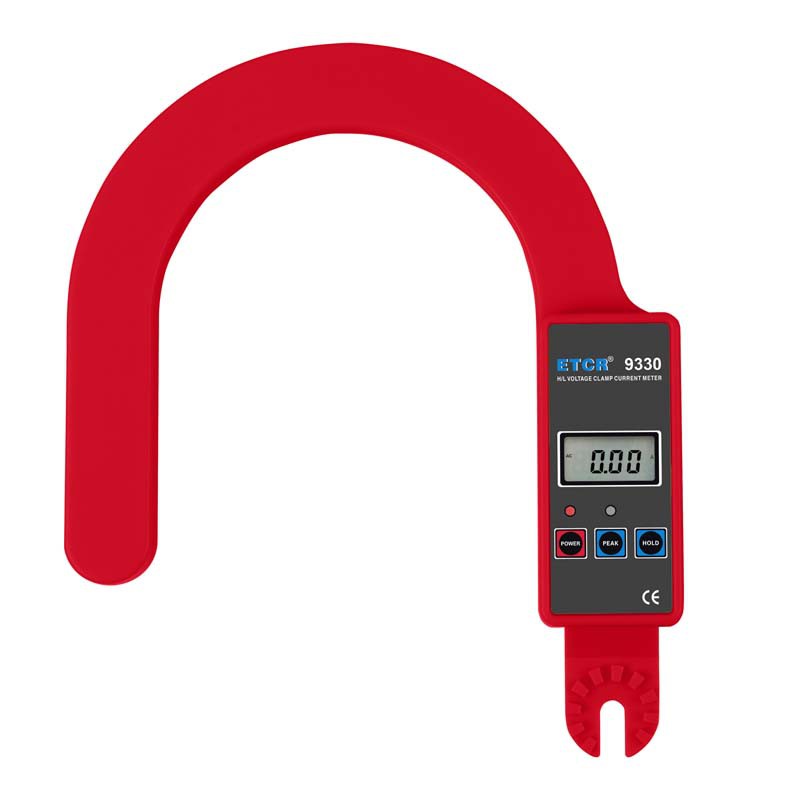

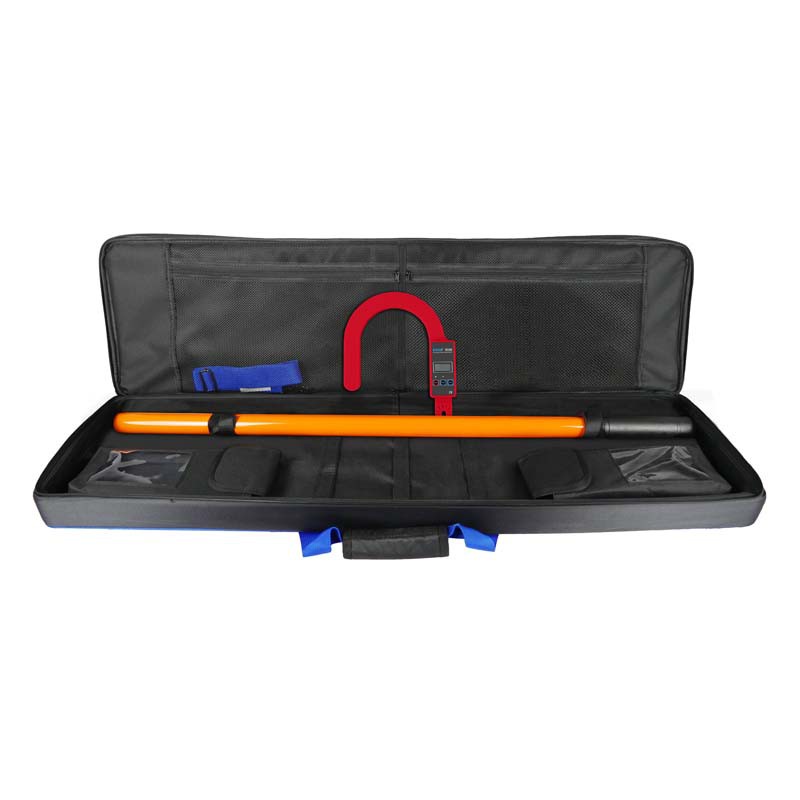

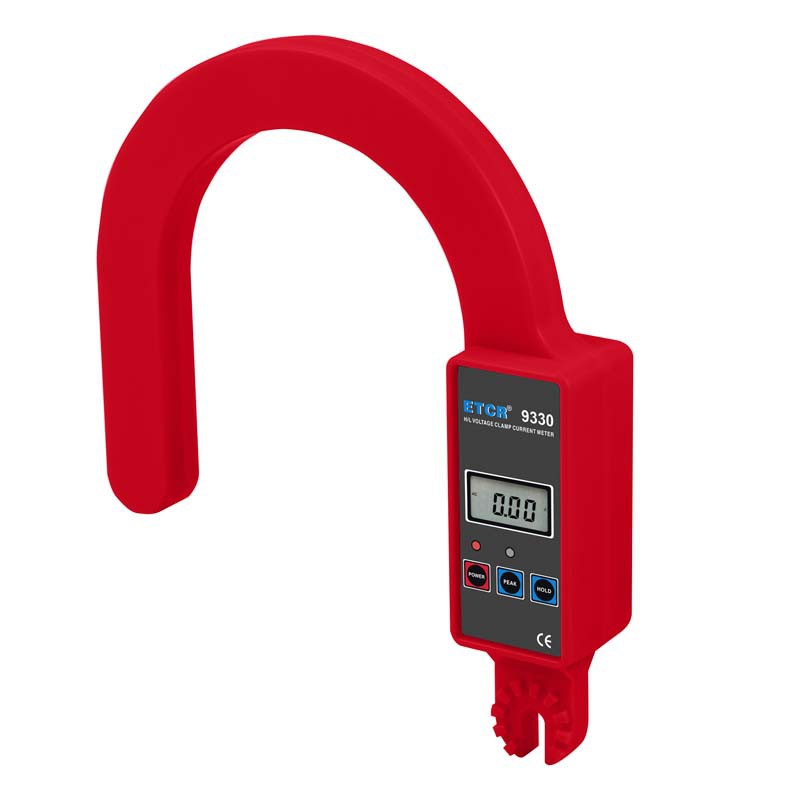

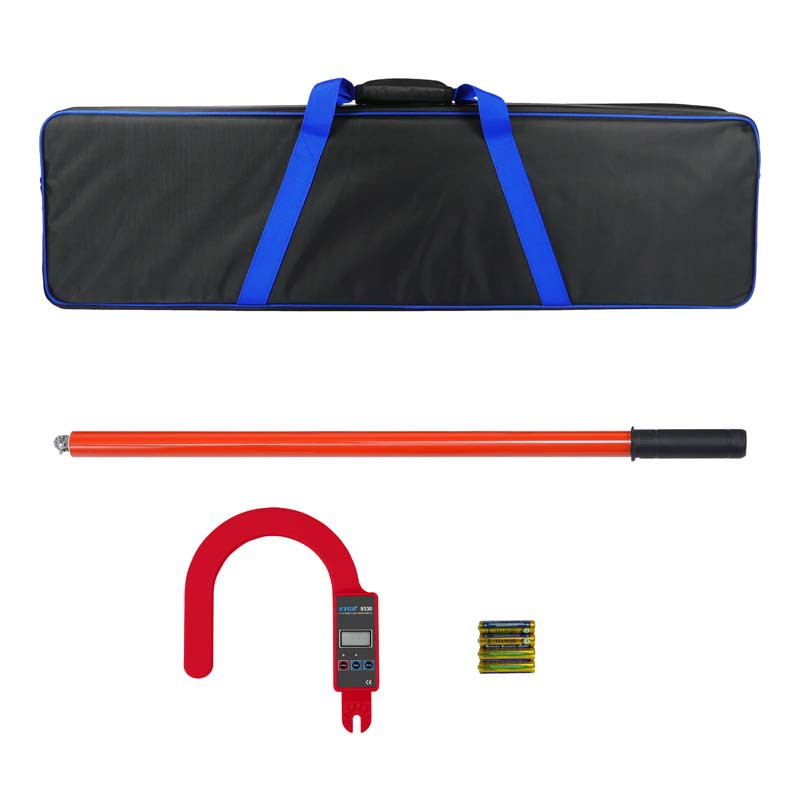

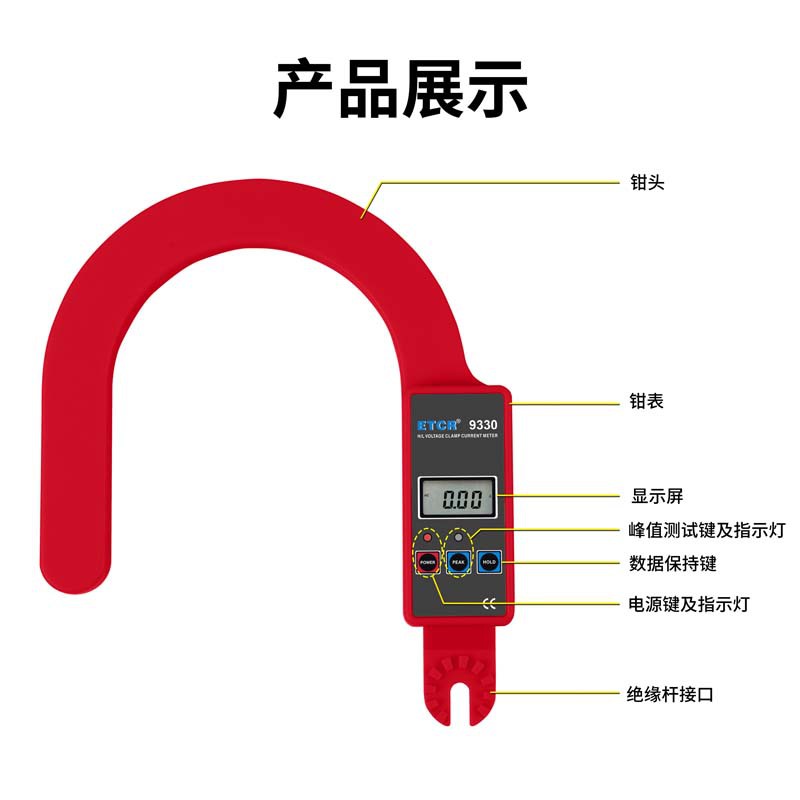

ETCR9330开口式高低压钳形电流表专为测量高低压架空线路电流而设计制造，U型开口式结构实现了无阻碍测量，现场测试特别方便。仪表由开口式U形电流钳表以及高压绝缘杆组成，钳头采用柔性线圈，仪表轻便，操作轻松省力安全快速。电流量程宽：AC 0.00A～9999A，钳口尺寸达φ128mm ，可钳住大尺寸的电缆线进行测量。

ETCR9330开口式高低压钳形电流表用于110kV以下线路测试，带绝缘杆操作，在600V以下可直接使用电流表测试。仪表具有峰值保持、数据保持、数据存储等功能。仪表具有梅花接口与绝缘杆连接，钳口通过绝缘杆能非常便捷地测量高压架空线路，省时快捷，广泛应用于变电站﹑发电厂﹑工矿企业以及检测站﹑电工维修部门进行电流检测和野外电工作业等。也可以取代高低压变比测试仪，即分别测出一次回路与二次回路的高低压电流，再计算就能得出高低压的变比。绝缘杆具有轻便，防潮﹑耐高温﹑抗冲击﹑抗弯﹑高绝缘、可伸缩等特点。

产品特点

1. 电流钳采用柔性线圈，机身轻便操作轻松安全。

2. 量程宽：AC 0.00A～9999A。钳口尺寸大，适用范围广。

3. U型开口结构实现了无阻碍测量，现场测试特别方便，省时快捷。

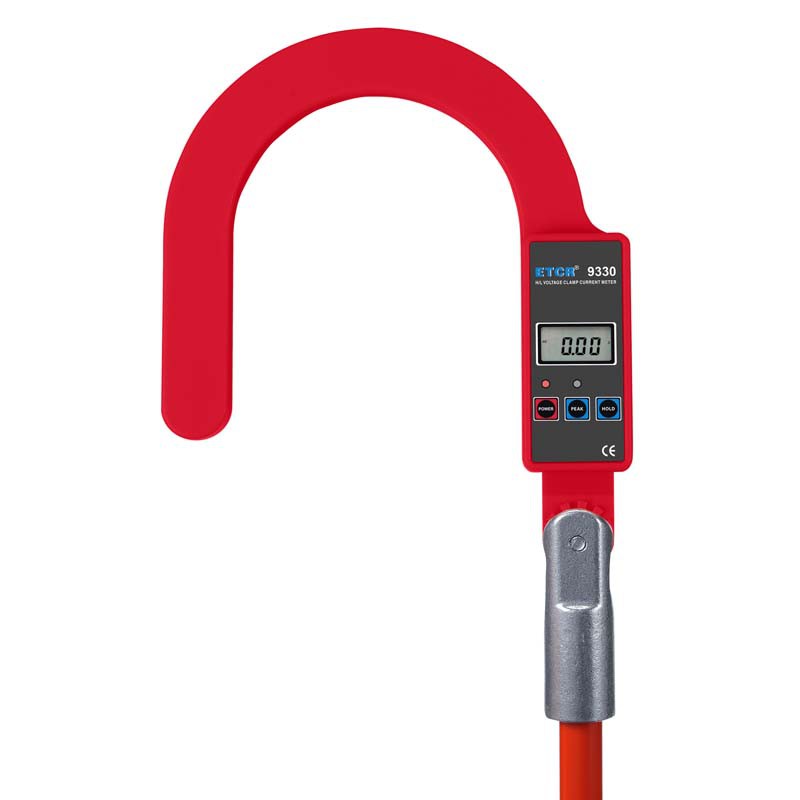

4. 仪表通过连接绝缘杆能非常便捷地测量架空高压线路。

5. 峰值保存功能，数据保持功能，数据存储功能。

技术参数

规格名称	规格参数
功能	高低压交流电流测量
电源	DC6V，7号碱性干电池（LR03 1.5V×4）
显示模式	4位LCD显示，显示域：32mm×15mm，带背光
钳口尺寸	Φ128mm
采样速率	2次/秒
测量范围	AC 0.00A～9999A(50/60Hz自动)
分辨力	AC 0.01A
换档	0.00A～9999A全自动换档
测试精度	±2%rdg±5dgt (导线处于U形钳口底端中心位置，23℃±2℃)
位置误差	被测导线应尽量处于靠近U形钳口底端中心位置，位置偏移测试误差约增大一倍或更多
数据存储	99组，存储过程中“MEM”符号指示，“FULL”符号闪烁显示表示存储已满
线路电压	110kV以下测试，带绝缘杆操作
数据保持	通常测试模式下按HOLD键保持数据，“HOLD”符号显示，再按HOLD键取消
PEAK保持	自动保持测试峰值，通常测试模式下按PEAK键，PEAK灯亮，即开启峰值保持功能，再按PEAK键取消此功能
数据查阅	“MR”符号指示，能上下翻阅所存数据
溢出显示	超量程溢出功能：“OL A”符号显示
自动关机	开机约15分钟后，仪表自动关机，以降低电池消耗
电池电压	当电池电电量不足时，仪表显示符号，请更换电池
绝缘杆尺寸	1000mm～4300mm
绝缘强度	AC 220kV/rms(伸缩绝缘杆完全拉开，两端之间)
仪表尺寸	246mm×210mm×45mm
仪表质量	检测仪：约268g(含电池) 仪表总质量：约4.3kg(含绝缘杆和电池)
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下

型号对比

产品尺寸	钳口尺寸	电流量程	存储功能	无线通信距离
ETCR9310	Φ68mm	AC 0.0A～9999A	99组	100m
ETCR9310B	Φ128mm	AC 0.0A～9999A	99组	100m
ETCR9330	Φ128mm	AC 0.00A～9999A	99组	100m
ETCR9330B	Φ128mm	AC 0.00A～9999A	99组	/
