产品简介
ETCR7420系列太阳能光伏板功率测试仪用于太阳能板最大功率点功率、电压、电流测试，以及填充因子FF、Vmp/Voc比值、Imp/Isc比值等关键参数测试。上述比值是衡量光伏板组件健康状况的关键指标，可在不具备完整IV曲线测试设备的条件下，通过本仪器快速评估光伏组件健康状态。
测试仪采用人体工程学的专业设计，外形优美握持舒适，配置超大段显液晶屏，阳光下清晰可见。产品集成了误操作反向保护与内部过温保护等多重安全机制，具有测量精度高，防跌落结构，运行稳定可靠，操作简易安全等特点，广泛适用于太阳能板生产厂商、光伏发电系统安装工程以及专业爱好者对太阳能光伏板的安装调试与维护检测。
产品特点

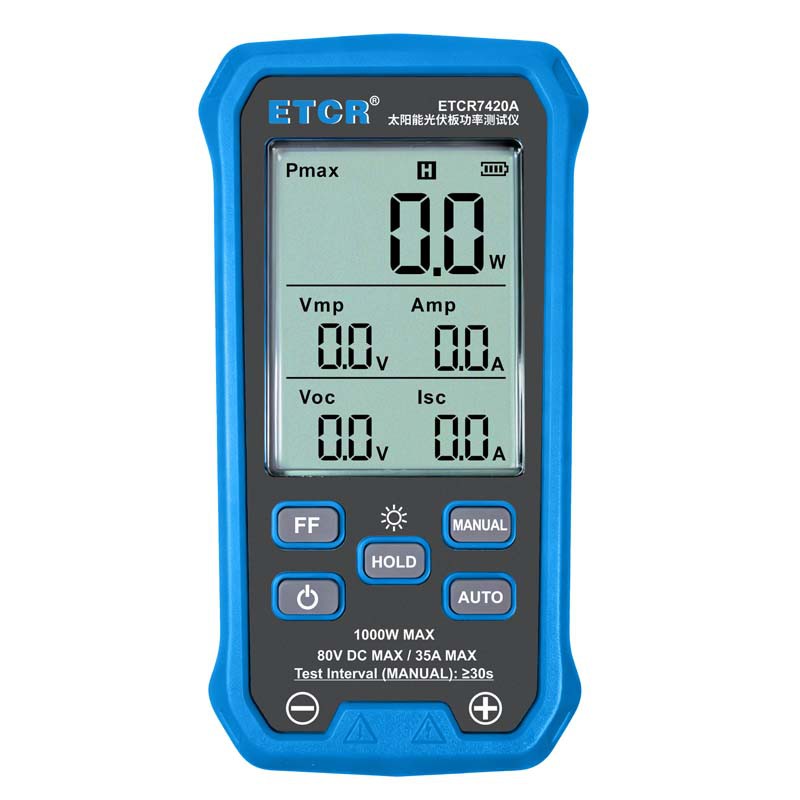

1、 带背光超大段显液晶屏，测试参数同屏显示，阳光下清晰可见。
2、 全新电子负载电路设计，测量精度高，运行稳定可靠。
3、 最大功率点功率、电压、电流测试。
4、 填充因子FF、Vmp/Voc比值、Imp/Isc比值等光伏组件健康状况关键指标测试。
5、 可在不具备完整IV曲线测试设备的条件下，快速评估光伏组件健康状态。
6、误操作反向保护与内部过温保护等多重安全保护机制。
技术参数
1.技术指标
产品型号 | ETCR7420A | 分辨率 | 精度 |
最大功率点功率(W) Pmax | 0W～99.9W | 0.1W | ±(1.0%+5dgt） |
100W～1000W | 1W | ±(1.5%+5dgt） | |
最大功率点电压(V) Vmp | 0V～80V | 0.1V | ±(1.0%+5dgt） |
| 1V | |||
最大功率点电流Imp | 35A | 0.1A | ±(1.0%+5dgt） |
开路电压(V) Voc | 0V～80V | 0.1V | ±(1.0%+5dgt） |
| 1V | |||
短路电流(A)Isc | 35A | 0.1A | ±(1.5%+5dgt） |
填充因子(%)FF | 有 | / | / |
输入保护 | 正/反向保护 | ||
温度保护 | 长时间测量温度超过60 度，过温保护停止测试 | ||
2.一般规格
规格名称 | 规格参数 |
功 能 | 最大功率点功率、电压、电流 |
电 源 | DC 4.5V，7号碱性干电池（LR03 1.5V ×3） |
显 示 屏 | 3.2寸LED屏，显示域：64.8mm×48.6mm |
背 光 | 有 |
最大功率量程 | Pmax 1000W |

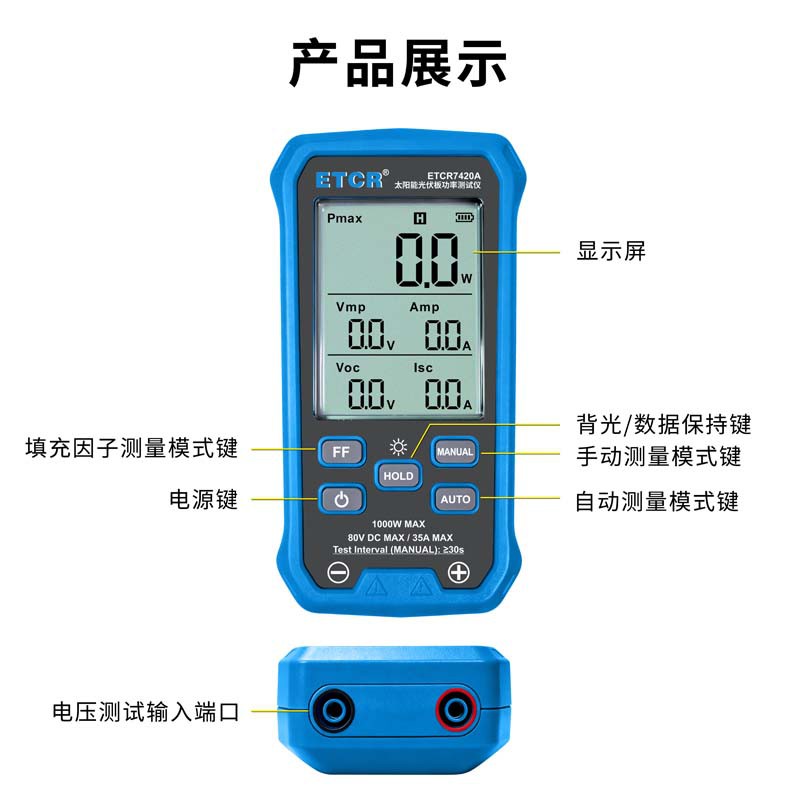

填充因子测量 | 按下FF按键，进入填充因子测量模式 可测量：FF，Vmp/Voc比值、Imp/Isc比值 |
输入保护 | 防错输入，正负反向保护，内部过温保护 |
采样速率 | 3 次/S |
超量程显示 | OL |
自动关机 | 约10 分钟 |
污染等级 | 2 |
海拔高度 | 0～2000m |
电池电压 | 4格电池电量显示，当电池电量不足时，符号显示。 |
仪表尺寸 | 150mm×80mm×36mm |
仪表质量 | 仪表：约 240g(含电池)；总重量：约 0.65kg（含附件） |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -20℃～60℃；70%RH以下 |
耐 压 | AC 3700V/rms(电路与外壳之间) |
型号对比
| 产品尺寸 | 最大功率点功率(W) Pmax | 最大功率点电压(V) Vmp | 最大功率点电流Imp | 填充因子(%)FF |
ETCR7420A | 0W～1000W | 0V～80V | 35A | 有 |
ETCR7420B | 0W～2000W | 0V～150V | 45A | 有 |
