ETCR3670M变压器直流电阻测试仪

产品简介

ETCR3670M变压器直流电阻测试仪又称变压器绕组测试仪，直流电阻测试仪，用于快速测量各种变压器绕组直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

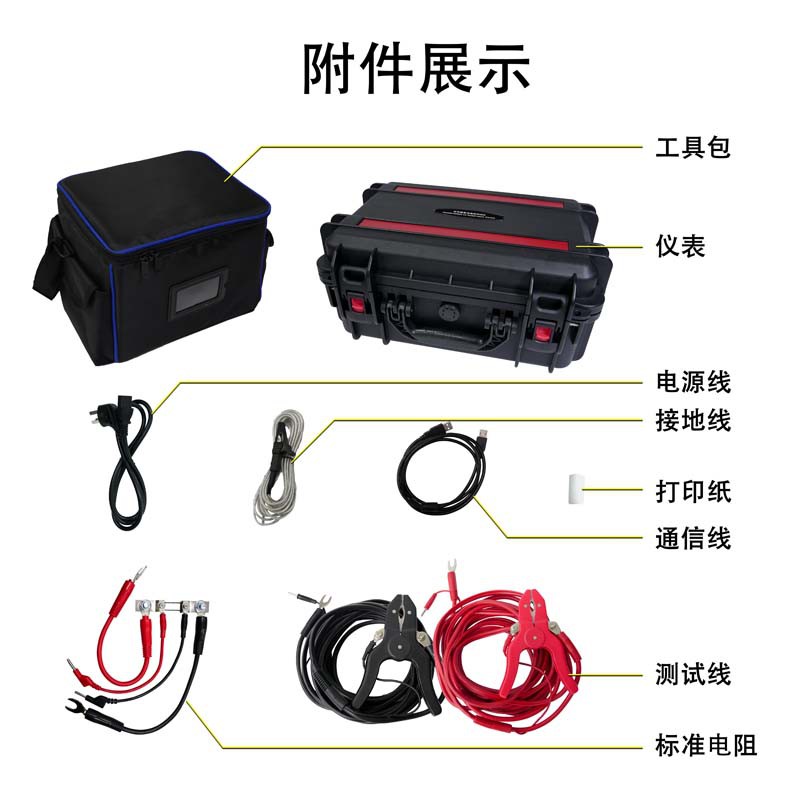

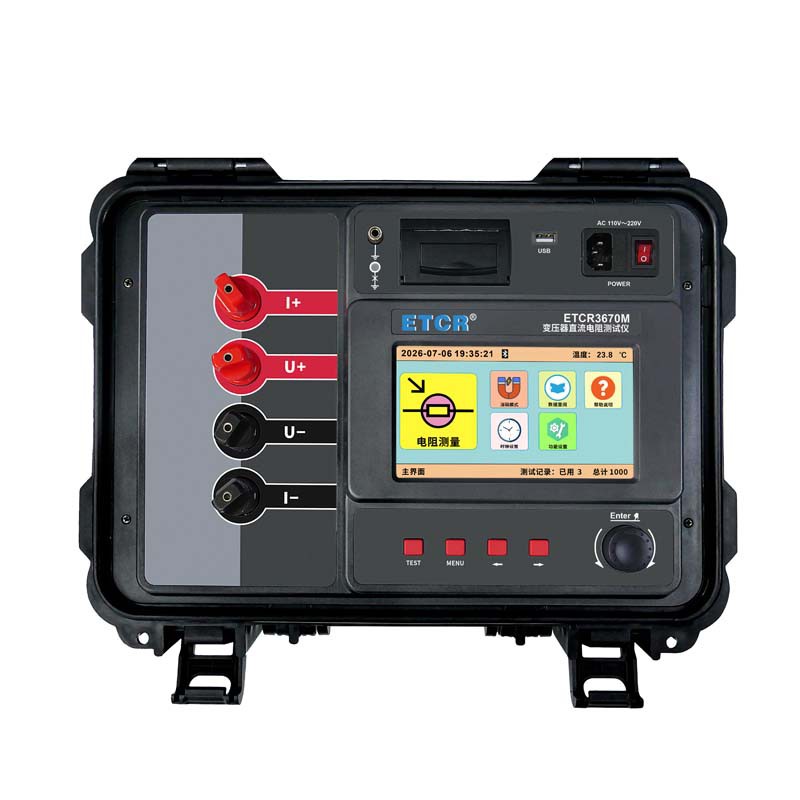

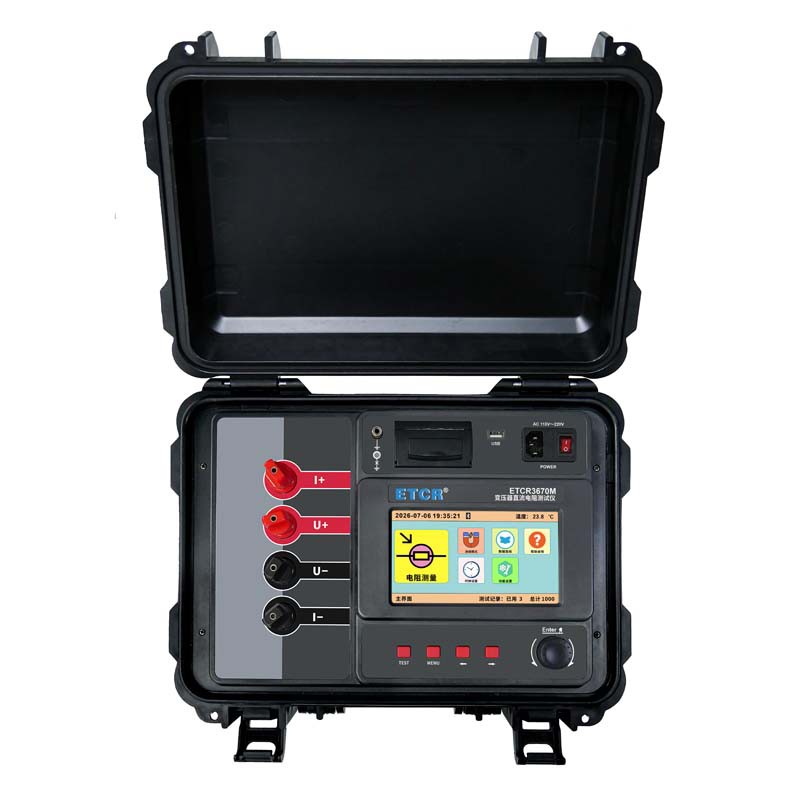

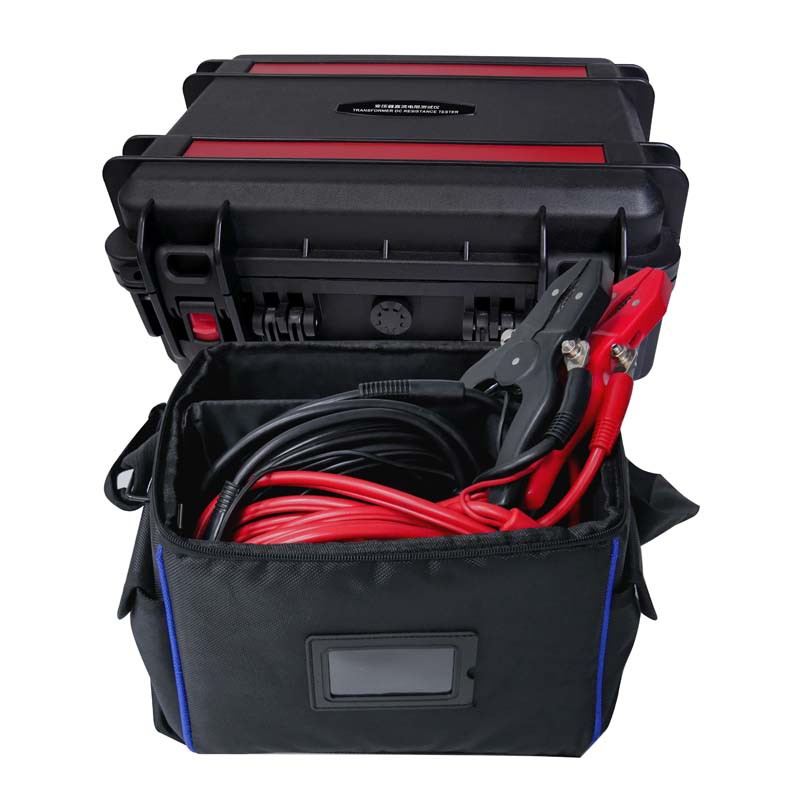

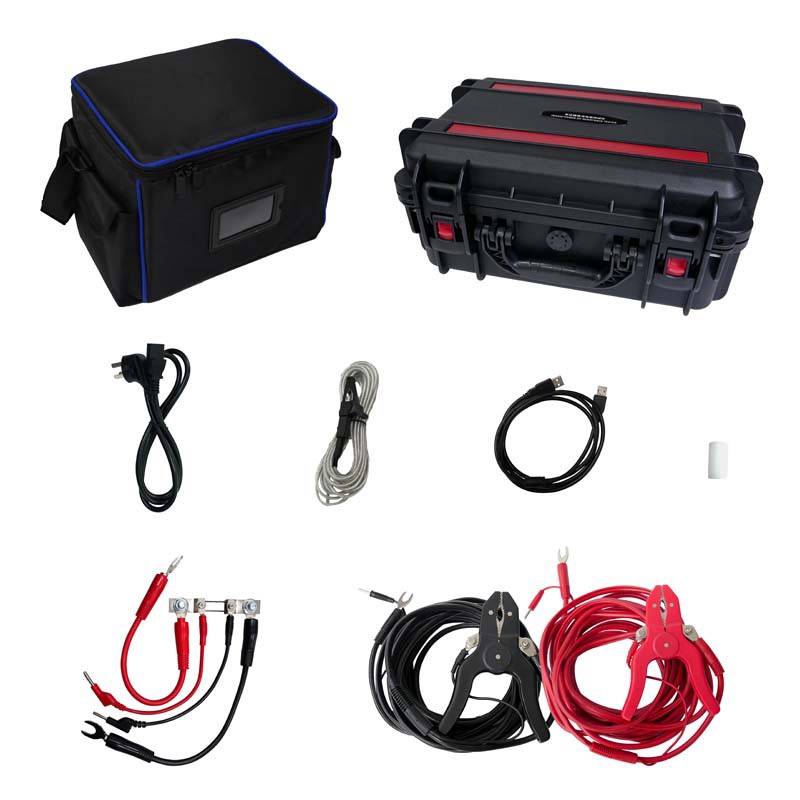

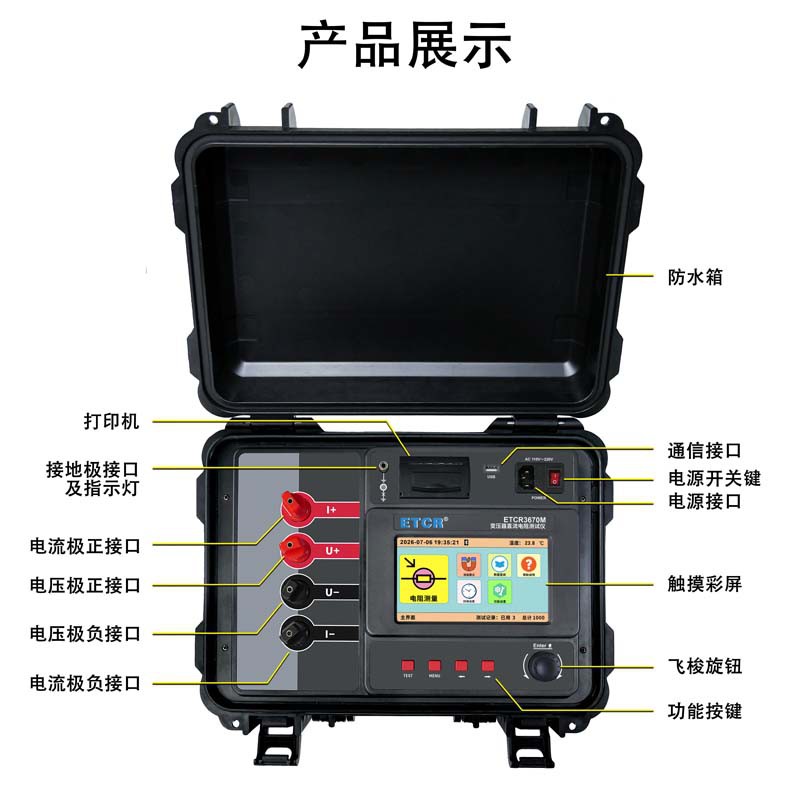

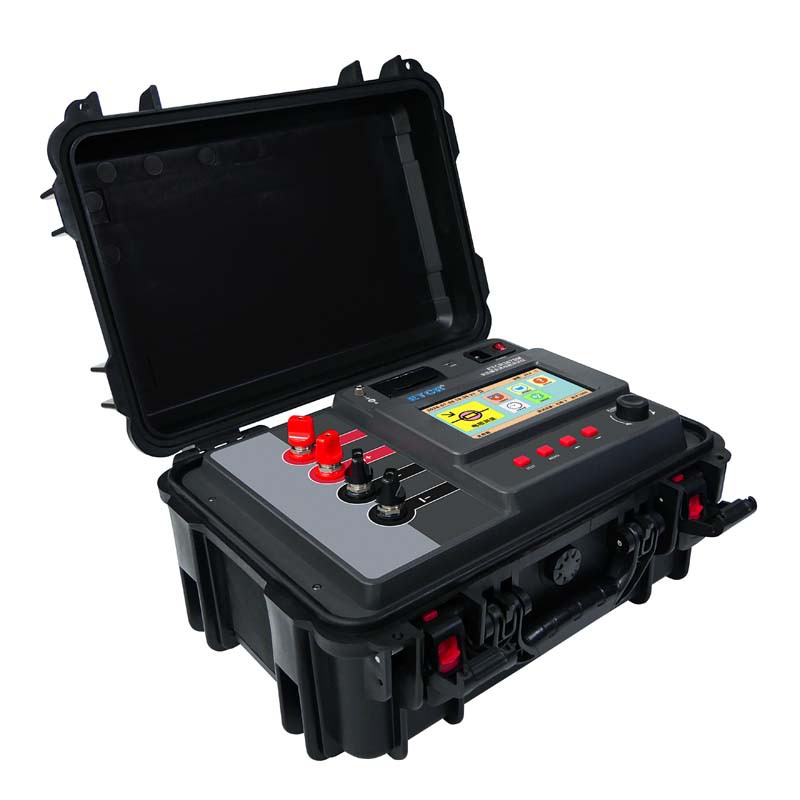

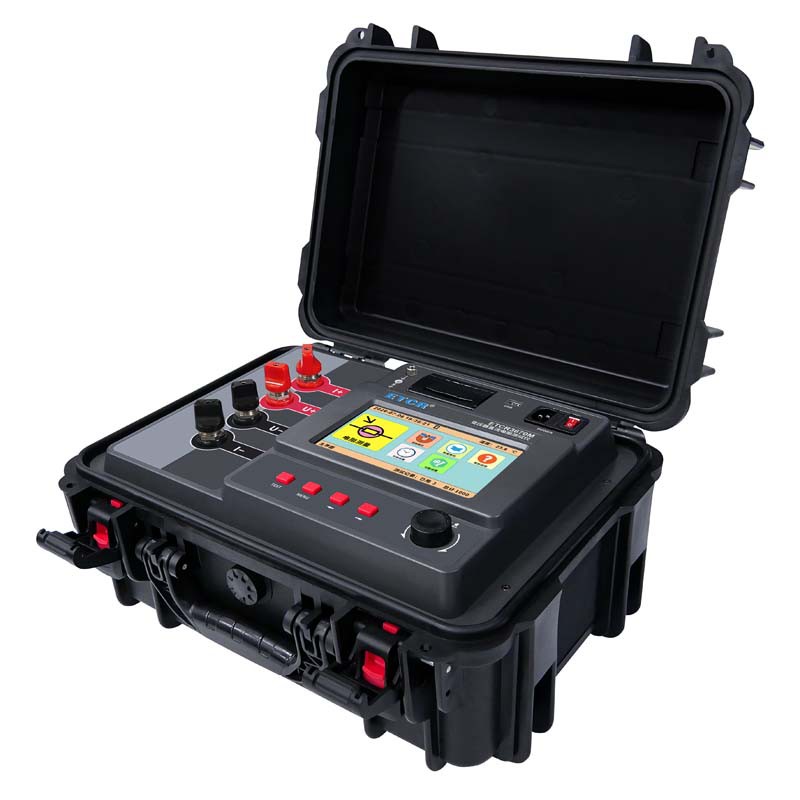

ETCR3670M变压器直流电阻测试仪由主机、测试线、USB通信线等组成，仪表采用微处理机技术，开尔文精密四线法测试，量程宽、精度高、测量准确可靠。仪表具有自动测量及手动测量两种测量模式，采用助磁测试与消磁技术，测试速度快，在测试后自动消磁。仪表具有75℃温度折算电阻计算功能，根据试品的温度、材质进行补偿折算。仪表采用7寸全彩高清触摸屏，飞梭旋钮可操作仪器全部功能。仪表带有内置打印机、蓝牙通信，USB通信接口。仪表还有自动放电功能，告警功能、时钟功能等。测试仪输出电流大，测试精度高，是快速测量大型变压器绕组直流电阻的理想仪表。

产品特点

1、仪表有两种测量模式，自动测量模式：可根据负载自动选择测试电流。手动测量模式：有50A、20A、10A、5A、1A、200mA、<10mA，7个档位可选。

2、最大输出电压24V，最大测试电流50A，测试速度快，特别适用于大型变压器的测量。

3、具有自动消磁功能，用户无需在测试后另行消磁。

4、具有放电功能，测试后自动放电，放电指示清晰，避免误操作。

5、具有75℃折算电阻功能，对试品的温度材质进行补偿折算。

6、具有报警功能，可设置电阻报警值。

7、采用 7寸触摸彩屏及飞梭旋钮，功能直达操作更加简便。

8、具有使用说明按钮，帮助用户快速掌握操作方法。

9、内置打印机，可在现场打印测量结果。

10、带有蓝牙通信，安装APP后可在手机查看测试结果。

11、 USB通信，与电脑通信后可查看历史记录进行分析。

技术参数

1、量程与精度

测试电流档位	电阻测量范围	最高分辨率	测量精度
自动	50uΩ～50kΩ	0.1uΩ	±0.2%±2dgt
50A	50uΩ～0.24Ω	0.1uΩ	±0.2%±2dgt
20A	100uΩ～1Ω	1uΩ	±0.2%±2dgt
10A	200uΩ～2Ω	1uΩ	±0.2%±2dgt
5A	1mΩ～4Ω	0.1mΩ	±0.2%±2dgt
1A	100mΩ～20Ω	1mΩ	±0.2%±2dgt
200mA	1Ω～100Ω	0.1Ω	±0.2%±2dgt
＜10mA	0.1kΩ～50kΩ	10Ω	±0.2%±2dgt

2、其它技术规格

规格名称	规格参数
功能	用于变压器绕阻电阻测量及导体直流电阻测量
电源	AC 90V-264V
显示屏	7寸真彩液晶触摸屏，显示域：150mm×84mm
测试方式	精密四线法，2路A/D同时检测
测试模式	自动、手动
电阻测量范围	50uΩ～50kΩ
测试电流档位	自动AUTO、50A、20A、10A、5A、1A、200mA、＜10mA
输出电压	24V MAX
温度测量范围	-55℃～125℃
温度测量精度	±0.5℃
测量时间	采样AD速率 1秒/次
告警设置	告警临界值设置范围：1mΩ～30Ω，0Ω不启动告警功能
告警提示	测试值超过告警设定值时，蜂鸣器响声告警提示
溢出显示	超量程溢出功能：数字999kΩ超限显示
数据存储	1000组(掉电或更换电池不会丢失数据)
数据保持	每次测试完后自动保持显示所测结果
时钟功能	24小时制，显示时、分、秒
消磁功能	有
折算电阻计算	根据被测试品温度、材质进行折算。
放电功能	测试后自动放电，放电指示清晰，避免误操作
打印机	内置打印机，可在现场打印测量结果
蓝牙通信	有，安装APP后可在手机查看测试结果
USB通信	具有USB接口，存储数据可以上传电脑
仪表尺寸	460mm×350mm×220mm
仪表质量	仪表：约9kg(含电池);总质量:约14.94kg(含附件)
工作温湿度	-10℃～40℃；80%RH以下
存放温湿度	-10℃～60℃；70%RH以下
耐压	AC 3700V/rms(外壳与螺钉之间)
适合安规	IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》

型号对比

产品型号	最高分辨力	电阻量程	测试电流档位	其他
ETCR3670A	1uΩ	0.100mΩ～50.00kΩ	AUTO、10A、5A、1A、200mA、10mA	放电功能消磁功能
ETCR3670B	1uΩ	0.100mΩ～50.00kΩ	AUTO、10A、5A、1A、200mA、10mA	放电功能消磁功能
ETCR3670M	0.1uΩ	50uΩ～50kΩ	AUTO、50A、20A、10A、5A、1A、200mA、＜10mA	放电功能消磁功能
ETCR3670S	0.1uΩ	0.200mΩ～100.00kΩ	AUTO、10A、5A、1A、300mA、100mA、1mA	放电功能消磁功能
