产品系列 : 变压器直流电阻测试仪
用于变压器绕阻电阻测量及导体直流电阻测量。
电阻量程：0.2mΩ～50kΩ
测试电流档位：AUTO、10A、5A、1A、200mA、10mA
输出电压：24V MAX
数据存储：1000组
报警功能：可设置电阻报警阈值
电源：AC 110V～220V/锂电池DC 14.8V 7800mAh
显示屏：5寸真彩液晶触摸屏
内置打印机
蓝牙通信
USB通信
产品简介

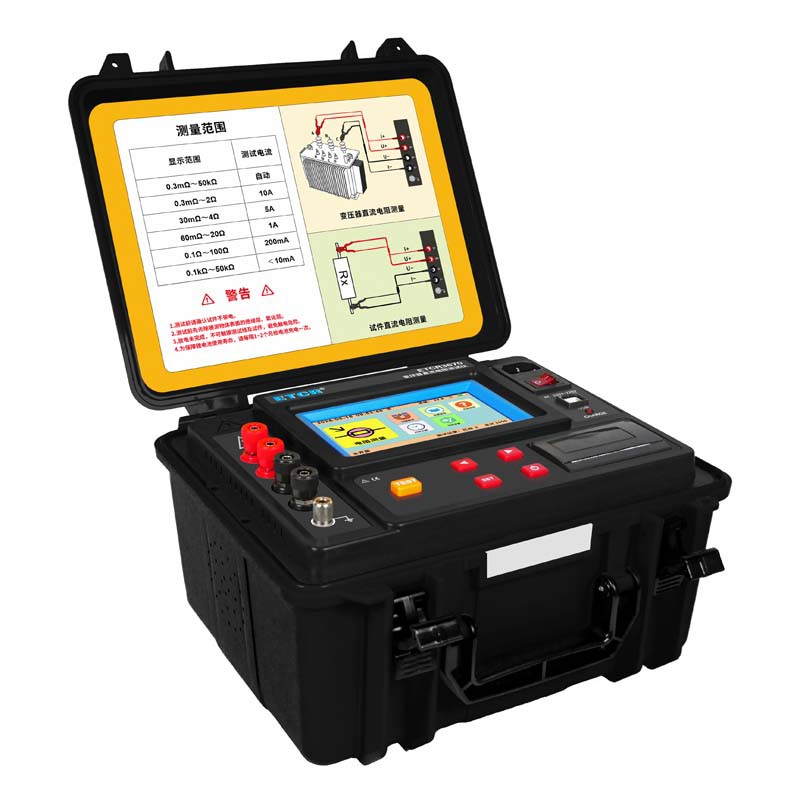

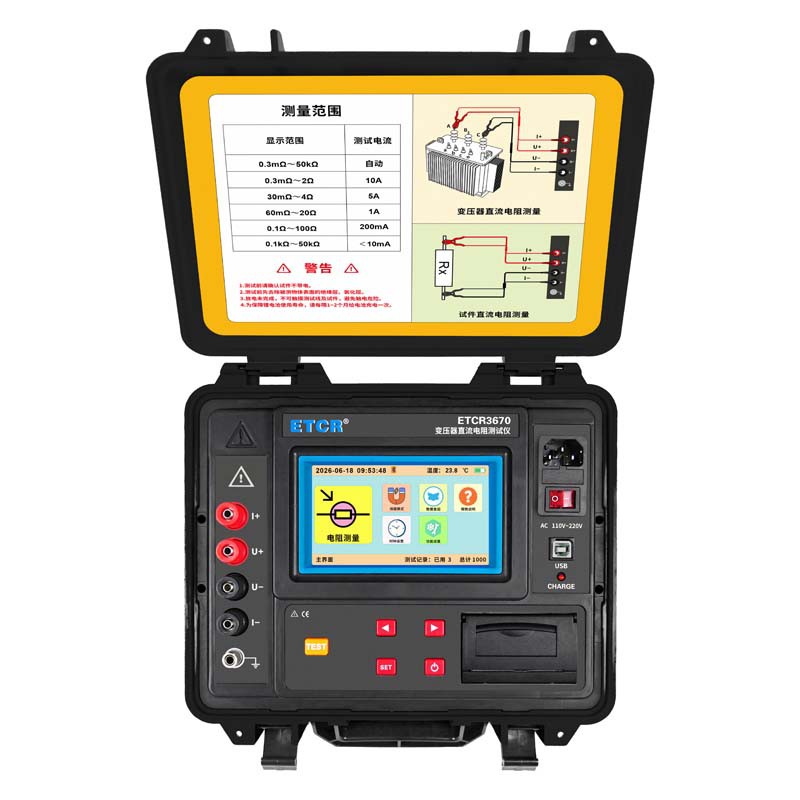

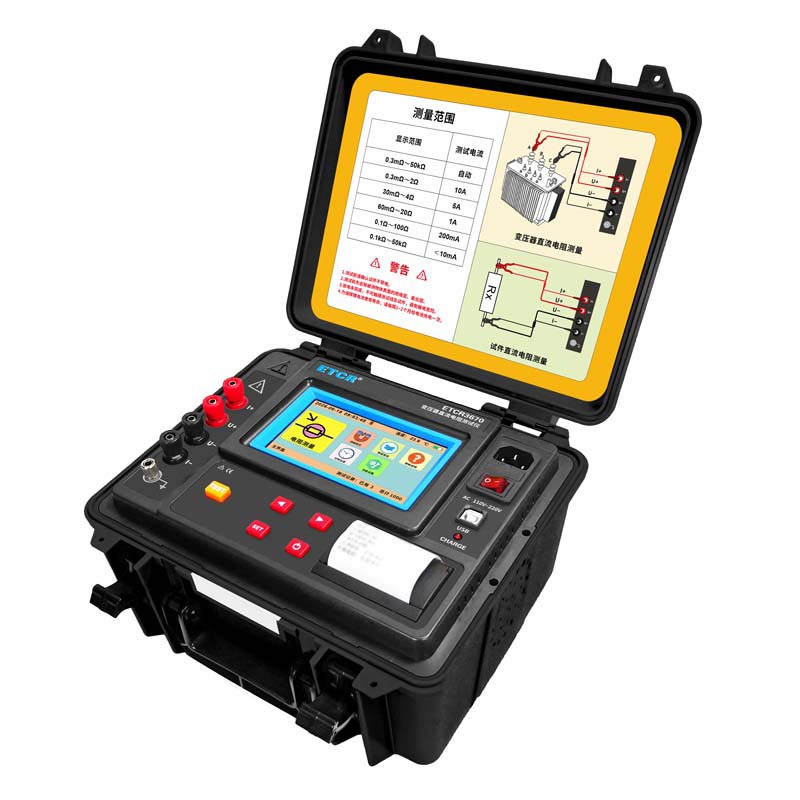

ETCR3670变压器直流电阻测试仪又称变压器绕组测试仪，直流电阻测试仪，用于快速测量各种变压器绕组直流电阻。变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。

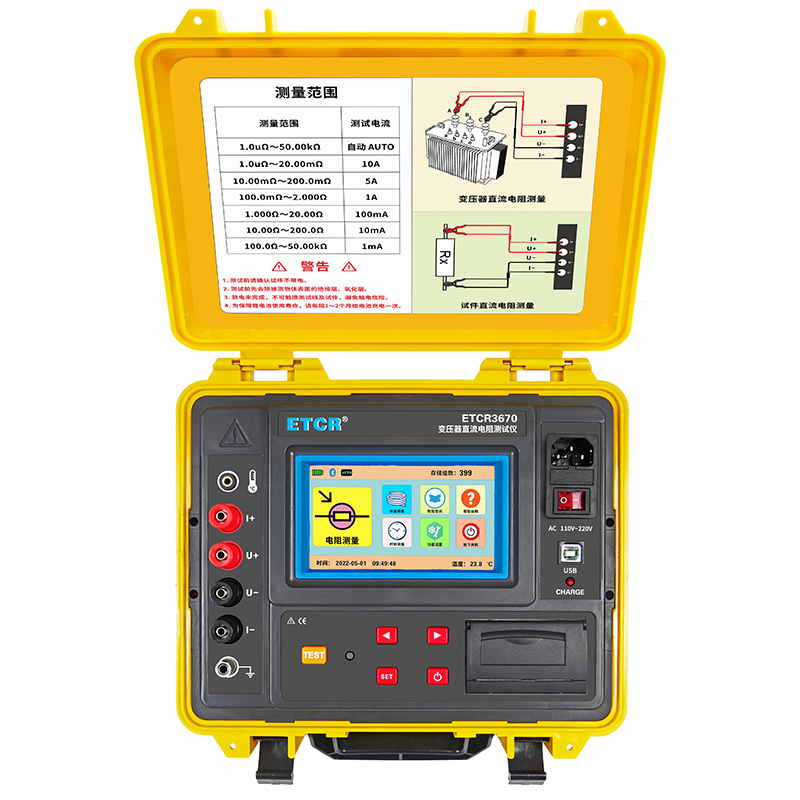

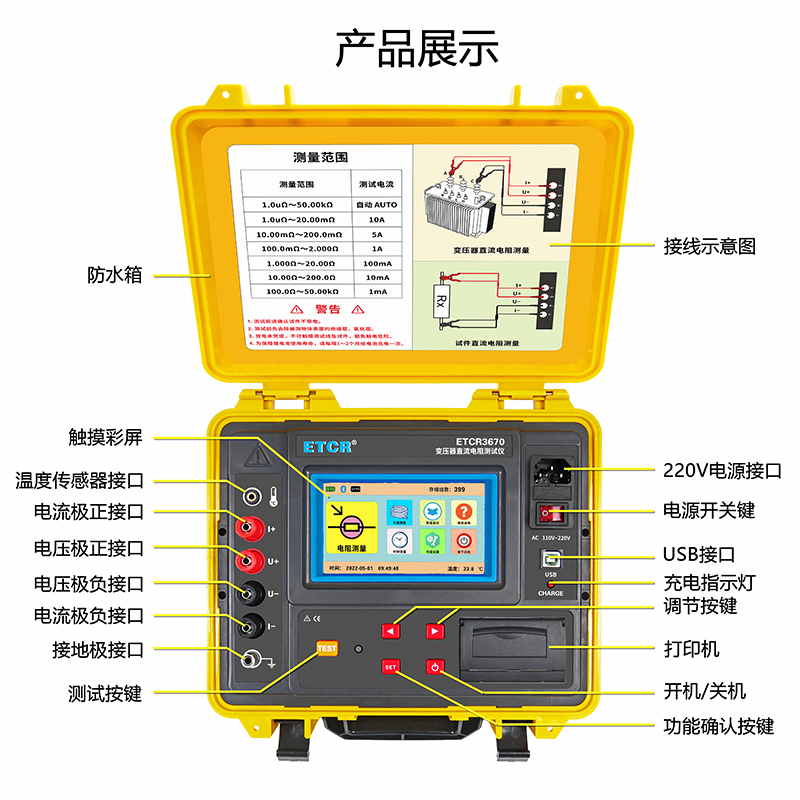

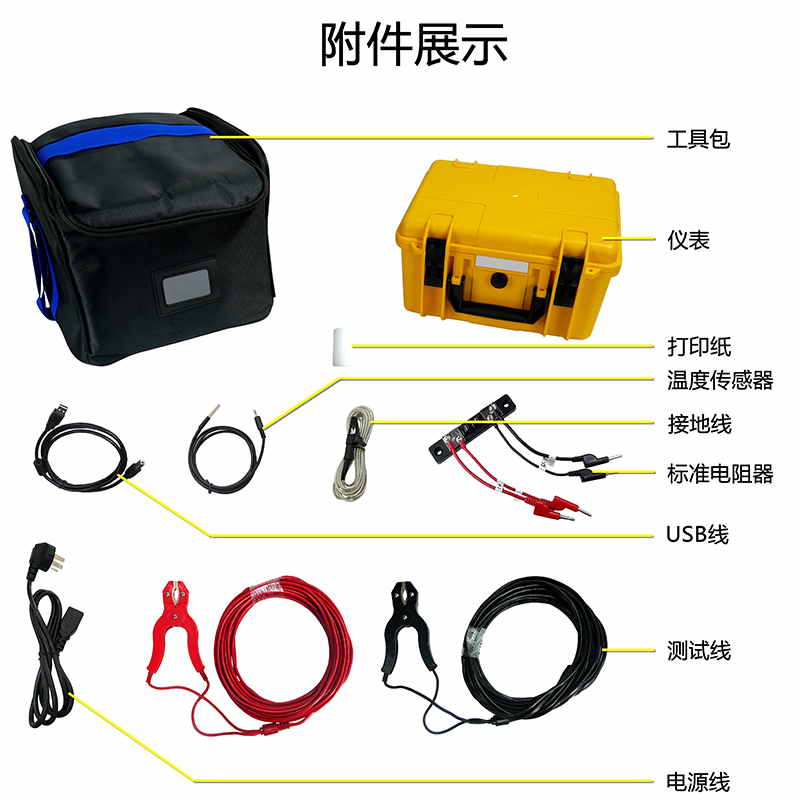

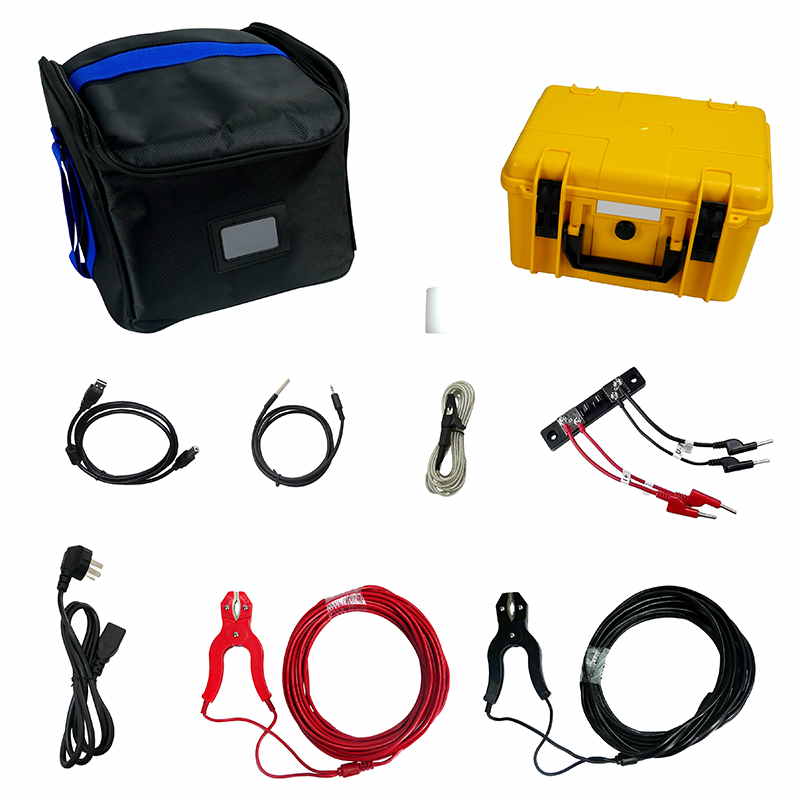

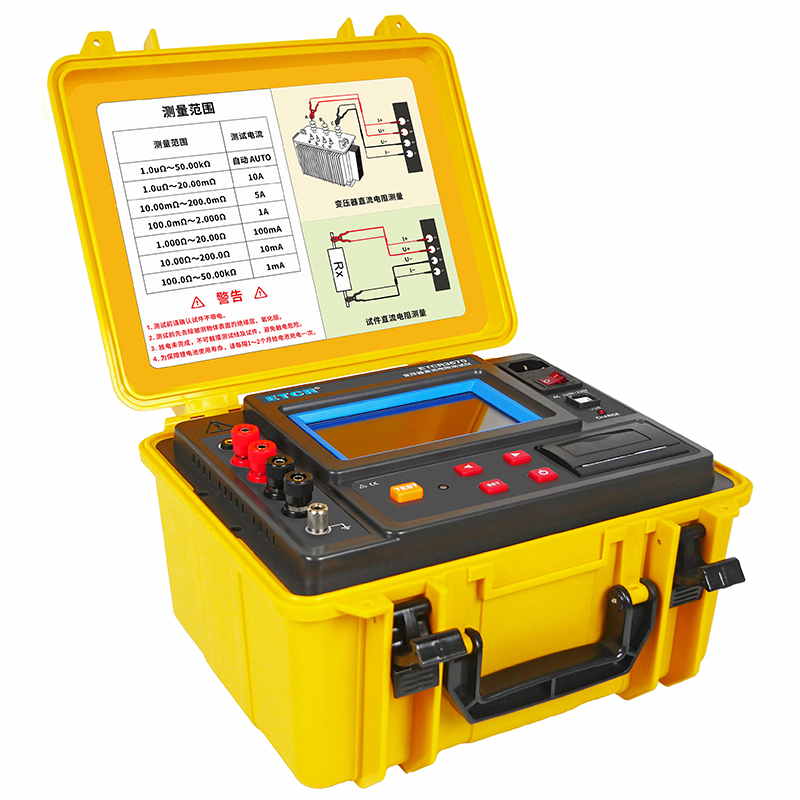

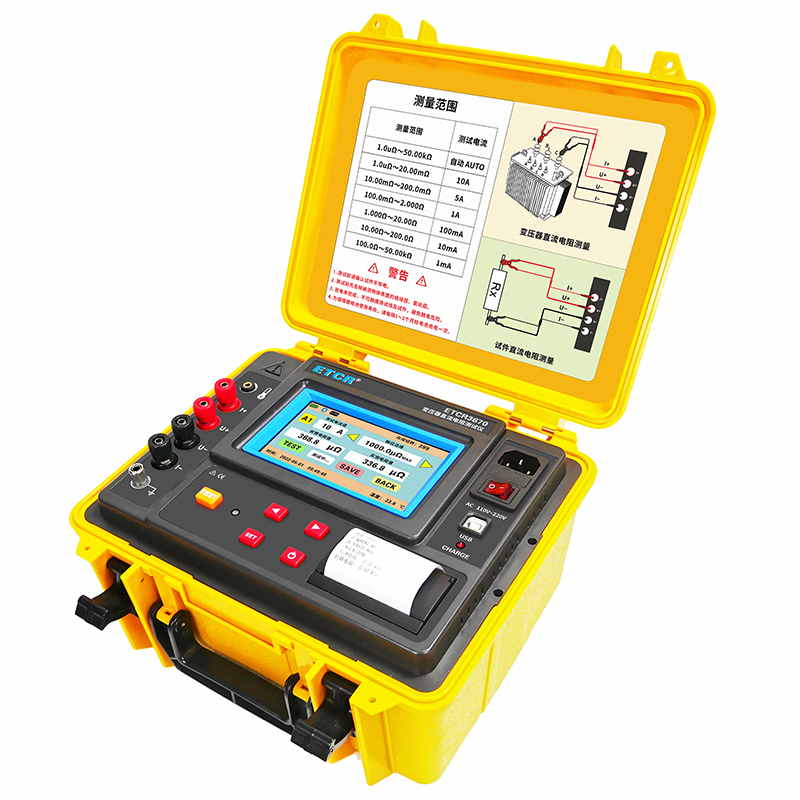

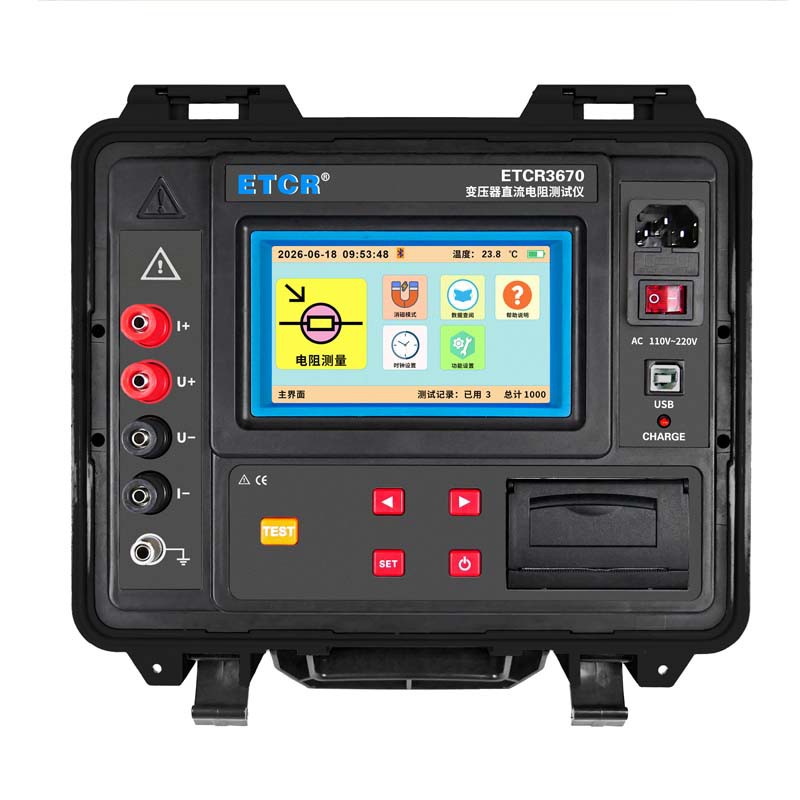

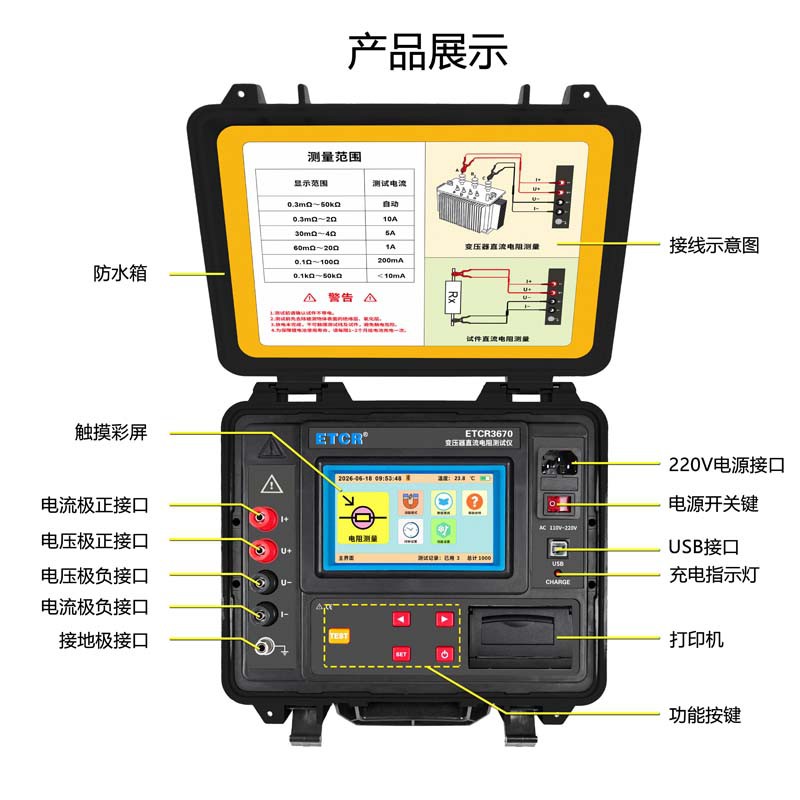

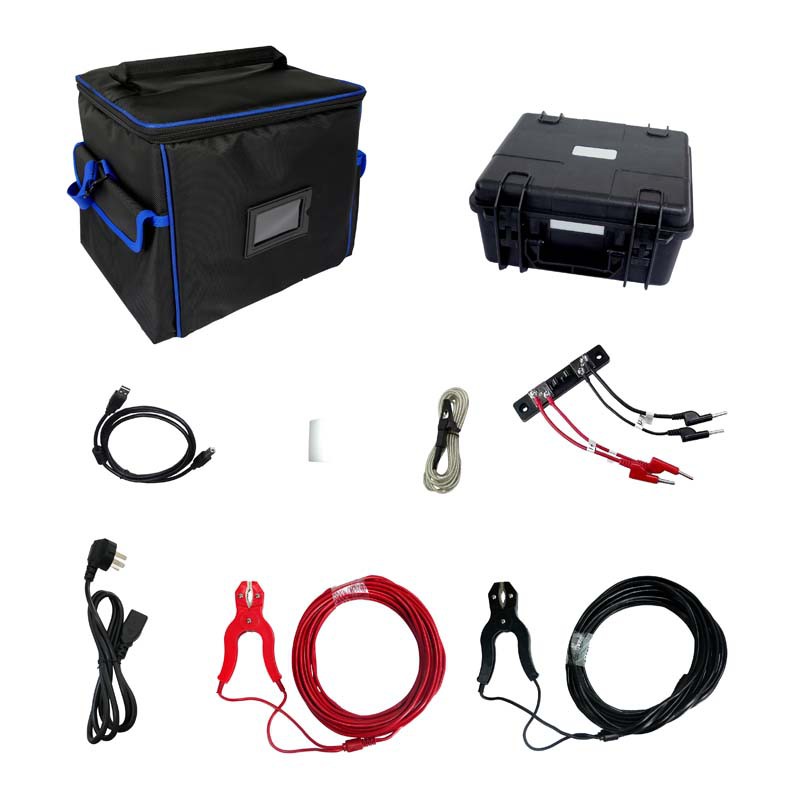

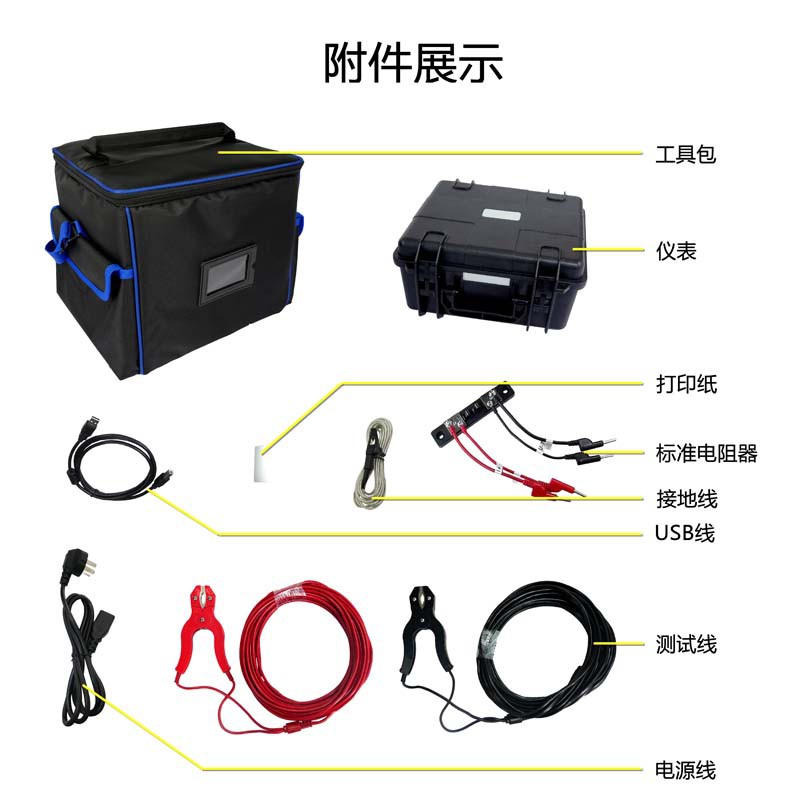

ETCR3670变压器直流电阻测试仪由主机、测试线、USB通信线等组成，仪表采用微处理机技术，精密四线法测试，量程宽0.3mΩ～50kΩ、精度高、分辨率0.1uΩ，测量准确可靠。仪表具有自动测量及手动测量两种测量模式，具有自动放电电功能，测试完成自动放电。具有自动消磁功能，用户无需在测试后另行消磁。仪表具有75℃温度折算电阻计算功能，根据试品的温度、材质进行补偿折算。仪表采用市电220V及大容量锂电池双电源，适合户外变压器测试使用，仪表采用5寸全彩高清触摸屏，带背光调节功能，强光下清晰可见。仪表带有内置打印机、蓝牙通信，USB通信接口。仪表还有告警功能、时钟功能，自动关机等。是快速测量变压器绕组直流电阻的理想仪表。
产品特点
1、 仪表采用双电源供电：市电AC 220V及大容量锂电池，适合各种场合。
2、 仪表有两种测量模式，自动测量模式：可根据负载自动选择测试电流。手动测量模式：有10A、5A、1A、200mA、10mA，5个档位可选。
3、 仪表测试速度快，量程宽0.3mΩ～50kΩ、精度高0.2%、分辨率0.1uΩ，测量准确可靠。
4、 具有快速消磁功能，用户无需在测试后另行消磁。
5、 具有放电功能，测试后自动放电，放电指示清晰，避免误操作。
6、 具有75℃折算电阻功能，对试品的温度材质进行补偿折算。
7、 采用 5寸真彩液晶触摸屏，测量操作触屏/按键两用。
8、 具有使用说明按钮，帮助用户快速掌握操作方法。
9、 内置打印机，可在现场打印测量结果。
10、 带有蓝牙通信，安装APP后可在手机查看测试结果。
11、 带有USB通信，存储数据可上传电脑。
技术参数
1、 量程与精度
测试电流档位 | 电阻测量范围 | 最高分辨率 | 测量精度 |
自动 | 0.2mΩ～50kΩ | 0.1uΩ | ±0.2%±2dgt |
10A | 0.2mΩ～2Ω | 0.1uΩ | ±0.2%±2dgt |
5A | 30mΩ～4Ω | 0.1mΩ | ±0.2%±2dgt |
1A | 60mΩ～20Ω | 1mΩ | ±0.2%±2dgt |
200mA | 0.1Ω～100Ω | 0.1Ω | ±0.2%±2dgt |
| ＜10mA | 0.1kΩ～50kΩ | 10Ω | ±0.2%±2dgt |
2、 一般规格
规格名称 | 规格参数 |
功 能 | 用于变压器绕阻电阻测量及导体直流电阻测量 |
电 源 | AC 110V～220V/锂电池DC 14.8V 7800mAh |
显示模式 | 5寸真彩液晶触摸屏，分辨率480×854 |
测试方式 | 精密四线法，2路A/D同时检测 |
测试模式 | 自动、手动 |
电阻测量范围 | 0.2mΩ～50kΩ |
测试电流档位 | 自动AUTO、10A、5A、1A、200mA、10mA |
输出电压 | 24V MAX |
温度测量范围 | -55℃～125℃ |
温度测量精度 | ±0.5℃ |
测量时间 | 采样AD速率 1秒/次 |
告警设置 | 告警临界值设置范围：1mΩ～30Ω，0Ω不启动告警功能 |
告警提示 | 测试值超过告警设定值时，蜂鸣器响声告警提示 |
溢出显示 | 超量程溢出功能：数字999kΩ超限显示 |
数据存储 | 1000组(掉电不会丢失数据) |
数据保持 | 每次测试完后自动保持显示所测结果 |
时钟功能 | 24小时制，显示时、分、秒 |
消磁功能 | 有，无需另行消磁 |
折算电阻计算 | 根据被测试品温度、材质进行折算。 |
放电功能 | 测试后自动放电，放电指示清晰，避免误操作 |
自动关机 | 无操作10分钟，仪表自动关机 |
打 印 机 | 内置打印机，可在现场打印测量结果 |
蓝牙通信 | 有，安装APP后可在手机查看测试结果 |
USB通信 | 具有USB接口，存储数据可以上传电脑 |
仪表尺寸 | 280mm×260mm×160mm |
仪表质量 | 仪表：约4380g;总质量:约8.46kg(含附件) |
工作温湿度 | -10℃～40℃；80%RH以下 |
存放温湿度 | -10℃～60℃；70%RH以下 |
耐 压 | AC 3700V/rms(外壳与螺钉之间) |
适合安规 | IEC61010-1、CAT Ⅲ 600V、污染等级2、JJG724-1991《直流数字式欧姆表检定规程》、JJG166-1993《直流电阻器检定规程》、《DL/T967-2005回路电阻测试仪与直流电阻快速测试仪检定规程》 |
型号对比
| 产品型号 | 最高分辨力 | 电阻量程 | 测试电流档位 | 其他 |
| 1uΩ | 0.100mΩ～50.00kΩ | AUTO、10A、5A、1A、200mA、10mA | 放电功能 消磁功能 |
| 1uΩ | 0.100mΩ～50.00kΩ | AUTO、10A、5A、1A、200mA、10mA | 放电功能 消磁功能 |
| 0.1uΩ | 0.2mΩ～50kΩ | AUTO、10A、5A、1A、200mA、10mA | 放电功能 消磁功能 |
| 0.1uΩ | 50uΩ～50kΩ | AUTO、50A、20A、10A、5A、1A、200mA、＜10mA | 放电功能 消磁功能 |
| 0.1uΩ | 0.200mΩ～100.00kΩ | AUTO、10A、5A、1A、300mA、100mA、1mA | 放电功能 消磁功能 |
